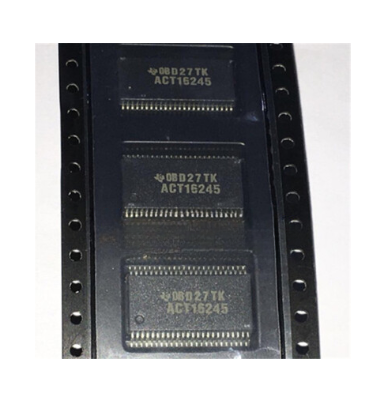

Texas Instruments Sn74act16245qdlrep+Nacido
ElTexas Instruments Sn74act16245qdlrepes un transceptor de autobuses de 16 bits de alto rendimiento. Diseñado para entornos industriales y automotrices duros, funciona de manera confiable de -40 ° C a +125 ° C. Con su arquitectura de 3 estados de 8 bits dual de 8 bits, permite una transferencia de datos bidireccional eficiente. Ofrece compatibilidad TTL, operación de bajo ruido y excelentes capacidades de conducción de bus, lo que lo hace ideal para la comunicación de datos de alta velocidad en aplicaciones exigentes.
Texas Instruments Sn74act16245qdlrep
El sn74act16245qdlrep de Texas Instruments es untransceptor de autobuses de 16 bits de alto rendimiento, diseñado específicamente para aplicaciones industriales y automotrices en entornos hostiles. El siguiente es un resumen de sus características principales:
Confiabilidad en un amplio rango de temperatura
Rango de temperatura de funcionamiento: -40 ° C a +125 ° C, adecuado para entornos de alta y baja temperatura.
Tiene la certificación de componentes en línea con los estándares de la industria de JEDEC y ha aprobado pruebas de vida aceleradas como HAST (prueba de estrés altamente acelerada) y el ciclo de temperatura, lo que garantiza la estabilidad a largo plazo.
Transmisión de datos bidireccionales
Cuenta con una arquitectura de transceptor de tres estados dual de 8 bits, que admite la comunicación de autobuses bidireccional asincrónica.
La dirección del flujo de datos (A → B o B → A) está controlada por el pasador DIR, y el Pin G puede aislar completamente el bus.
TTL Compatibilidad y capacidad de conducción del autobús
La entrada es compatible con el voltaje TTL, y la salida tiene un diseño de tres estados, lo que le permite impulsar directamente las líneas de bus.
Admite la transmisión de datos bidireccionales y tiene una arquitectura de orificio que optimiza el diseño de PCB.
Diseño de bajo ruido
La configuración distribuida de VCC y PIN de GND reduce la interferencia de ruido durante la conmutación de alta velocidad.
Es adecuado para escenarios de transmisión de datos de alta frecuencia.
Soporte de fabricación mejorado
Proporciona un mayor soporte para los problemas de DMS (disminución de la fuente de fabricación) para garantizar la estabilidad del suministro a largo plazo.
Tiene un mecanismo de notificación de cambio de producto bien establecido, que es conveniente para que los clientes gestionen los riesgos de la cadena de suministro.
Embalaje y compatibilidad
Está empaquetado en SSOP (DL) y viene en cinta y empaquetado de carrete, que cumple con el estándar ROHS.
Es miembro de la familia Texas Instruments WideBus y es compatible con PIN con otros dispositivos de la misma serie.
Especificaciones técnicas
Voltaje de la fuente de alimentación: 4.5V a 5.5V (VCC)
Rango de voltaje de entrada: -0.5V a VCC + 0.5V
Corriente de salida: ± 24 mA (continuo)
Temperatura de funcionamiento: -40 ° C a +125 ° C
Texas Instruments SN74ACT16245QDLRep's Aplicaciones
Sistemas informáticos: En las arquitecturas informáticas, se puede utilizar para la comunicación de datos entre diferentes componentes, como la CPU, la memoria y los dispositivos periféricos. Por ejemplo, puede transmitir datos entre el bus de memoria y el bus de E/S, asegurando el flujo de datos y el aislamiento adecuados cuando sea necesario. Ayuda a optimizar el diseño de PCB con su flujo: a través de la arquitectura, que es beneficiosa en los diseños complejos de la placa base.
Automatización industrial: En los sistemas de control industrial, este transceptor se puede utilizar para conectar diferentes unidades de control, sensores y actuadores. Permite la transmisión de datos confiable entre varios dispositivos en entornos industriales duros, con su rendimiento de temperatura extendido de - 40 ° C a 125 ° C que habilita la operación en condiciones extremas. También puede manejar la comunicación asíncrona de dos vías requerida entre diferentes partes del sistema de automatización.
Equipo de telecomunicaciones: En dispositivos de telecomunicaciones como enrutadores, interruptores y estaciones base, el SN74ACT16245QDLrep se puede utilizar para la transmisión de datos entre diferentes módulos o placas. Ayuda a garantizar la integridad de las señales de datos y proporciona las capacidades necesarias de aislamiento y conducción de autobuses. Las salidas de 3 - estado son útiles para administrar las líneas de bus de manera eficiente en un escenario de comunicación de dispositivos múltiples.
Equipo de prueba y medición: Al diseñar instrumentos de prueba como osciloscopios, analizadores lógicos y generadores de señales, este transceptor puede usarse para interactuar diferentes subsistemas. Permite una transferencia de datos precisa entre los circuitos de medición y las unidades de pantalla o control. El soporte mejorado de fuentes de fabricación (DMS) disminuye la disponibilidad a largo plazo y la confiabilidad del componente en este tipo de equipos.
Texas Instruments Sn74act16245qdlrep
Texas Instruments Sn74act16245qdlrep

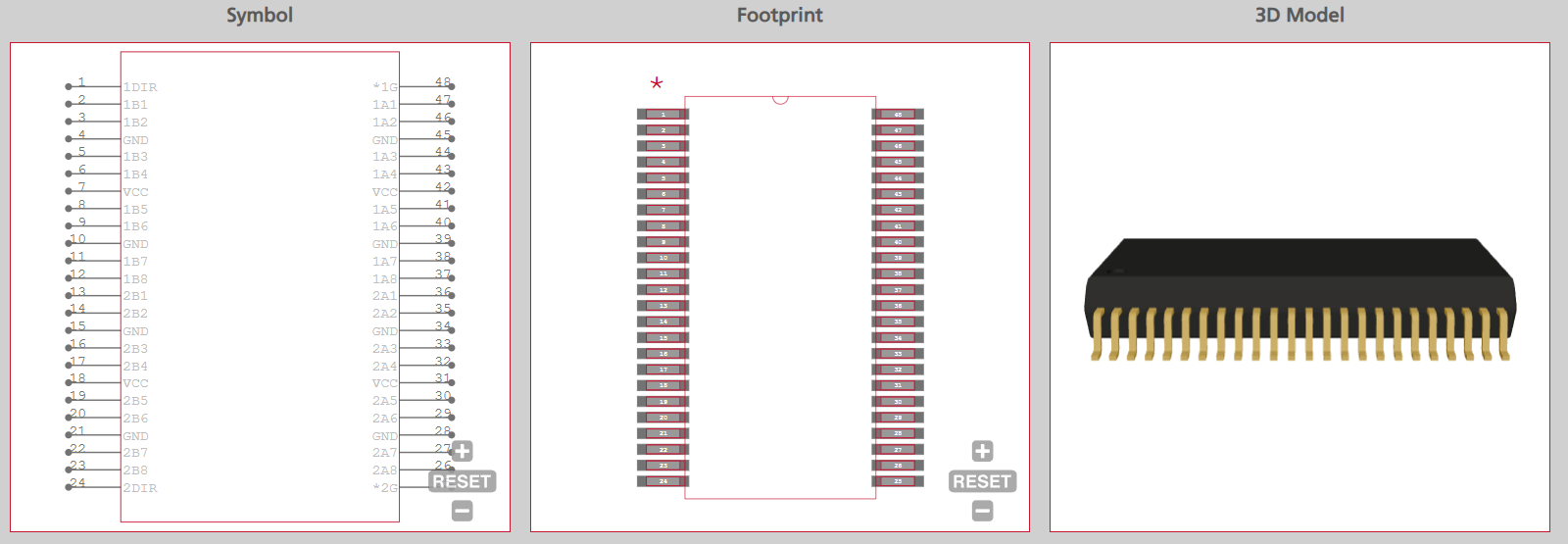

Alfileres de potencia y tierra:
VCC: Este pin está conectado a la fuente de alimentación, que generalmente funciona en el rango de 4.5V a 5.5V. Proporciona la potencia eléctrica necesaria para que el dispositivo funcione.
Gnd: El pasador de tierra sirve como punto de referencia eléctrico para el chip. Está conectado al plano de tierra de la placa de circuito para completar el circuito eléctrico.
- Pasadores de datos:
A0 - A7: Estos son los pines de entrada/salida para el bus de datos A. Se pueden usar para transmitir o recibir datos dependiendo del control de dirección.
B0 - B7: Estos son los pines de entrada/salida para el bus de datos B, similar a A0 - A7, pero para el otro bus de datos.
Alfileres de control:
Prostituta: El pin de control de dirección. Cuando este pin es alto, los datos se transfieren del bus A al bus B (A → B). Cuando es bajo, los datos se transfieren del bus B al bus A (B → A).
GRAMO: El pin de activación/desactivación de salida. Cuando este PIN es bajo, las salidas están habilitadas, lo que permite que los datos se transfieran entre los buses. Cuando es alto, las salidas están en un estado de alta impedancia, aislando efectivamente los autobuses entre sí.
Por qué elegir Texas Instruments Sn74act16245qdlrep？
Hay varias razones convincentes para elegir elTexas Instruments SN74ACT16245QDLREP Transceptor de bus de 16 bits:
- Confiabilidad en entornos duros: Con un rango de temperatura de funcionamiento de -40 ° C a +125 ° C, puede funcionar de manera confiable en condiciones de frío o calor extremo, lo que lo hace adecuado para aplicaciones industriales y automotrices donde las variaciones de temperatura son comunes. Su cumplimiento de los estándares de la industria de JEDEC y el paso exitoso de las pruebas de vida aceleradas como HAST y el ciclo de temperatura aseguran aún más la estabilidad y durabilidad a largo plazo.
- Transmisión de datos bidireccional eficiente: La arquitectura transceptor de tres estados dual de 8 bits no invierte permite una comunicación de bus bidireccional asincrónica sin problemas. La capacidad de controlar la dirección del flujo de datos a través del pin Dir y aislar completamente el bus utilizando el pin G proporciona flexibilidad y precisión en la gestión de la transferencia de datos, lo cual es crucial para las operaciones complejas del sistema.
- Compatibilidad de TTL y capacidad de conducción fuerte: Ser compatible con voltaje TTL en la entrada y tener un diseño de salida de tres estados le permite interactuar directamente con líneas de bus sin circuitos complejos adicionales. Esto simplifica el proceso de diseño y reduce el recuento de componentes, ahorrando tanto espacio como costo en la placa de circuito impreso (PCB). El soporte para la transferencia de datos bidireccionales y la arquitectura optimizada de los agujeros para el diseño de PCB mejoran aún más su usabilidad.
- Rendimiento de bajo ruido: La configuración distribuida de VCC y PIN de GND ayuda a minimizar la interferencia de ruido durante las operaciones de conmutación de alta velocidad. Esto es particularmente importante en las aplicaciones que implican la transmisión de datos de alta frecuencia, ya que garantiza la integridad de la señal y reduce el riesgo de errores, lo que lleva a un rendimiento del sistema más estable y confiable.
- Soporte mejorado de fabricación y cadena de suministro: El soporte mejorado de Texas Instruments para los problemas de DMS (disminución de la fuente de fabricación) significa un suministro a largo plazo más estable. El mecanismo integral de notificación de cambio de producto también permite a los clientes administrar mejor los riesgos de la cadena de suministro, asegurando que sus proyectos no sean interrumpidos debido a los inesperados cambios de componentes.
- Embalaje y compatibilidad: El paquete SSOP (DL) con cinta y embalaje de carrete es conveniente para procesos de fabricación automatizados. Además, cumplir con el estándar ROHS lo convierte en una opción ecológica. Su membresía en la compatibilidad de la familia y el PIN de Texas Instruments WideBus con otros dispositivos de la serie ofrece flexibilidad de diseño y el potencial para actualizaciones o reemplazos fáciles en el futuro.
- Especificaciones técnicas apropiadas: Con un rango de voltaje de la fuente de alimentación de 4.5V a 5.5V (VCC), un rango de voltaje de entrada adecuado y una corriente de salida de ± 24 mA (continua), puede cumplir con los requisitos eléctricos de muchas aplicaciones típicas. El rango de temperatura de funcionamiento definido también se alinea bien con sus casos de uso previstos en los sectores industriales y automotrices.
Texas Instruments SN74ACT16245QDLrep
Un transceptor de bus de 16 bits juega un papel crucial en los sistemas digitales modernos al permitir una transferencia de datos eficiente entre diferentes componentes. Estos transceptores están diseñados para administrar el flujo de datos en un bus de 16 bits, asegurando una comunicación perfecta en dispositivos electrónicos complejos.
Una de las funciones clave de un transceptor de bus de 16 bits es su capacidad para respaldar la transmisión de datos bidireccionales. Esto permite el movimiento flexible de datos entre varias partes de un sistema, como entre un microcontrolador y módulos de memoria o dispositivos periféricos. Además, muchos transceptores de autobuses de 16 bits cuentan con salidas de tres estados, que se pueden colocar en un estado de alta impedancia. Esto permite que múltiples dispositivos compartan el mismo bus sin interferencia, mejorando la escalabilidad del sistema y la flexibilidad de diseño.
Otro aspecto importante es la compatibilidad. La mayoría de los transceptores de autobuses de 16 bits están diseñados para ser compatibles con los niveles lógicos estándar como TTL o CMOS, lo que los hace fáciles de integrar en los sistemas existentes. También a menudo ofrecen características para reducir el ruido y mejorar la integridad de la señal, especialmente en escenarios de transferencia de datos de alta velocidad.
Los instrumentos de Texas SN74ACT16245QDLrep se destacan entre los transceptores de autobuses de 16 bits. Con su amplio rango de temperatura de funcionamiento, excelente compatibilidad de TTL y características de control robustas como los pines Dir y G, es adecuado para aplicaciones industriales y automotrices. Su diseño de bajo ruido y su mejor soporte de fabricación se suman aún más a su atractivo, por lo que es una opción confiable para los ingenieros que buscan construir sistemas digitales de alto rendimiento.
Sn74act16245qdlrep fabricante-Instrumentos de Texas
Texas Instruments (TI) ha logrado hazañas notables en el dominio del transceptor de autobuses. Ofrece una amplia gama de transceptores adaptados para diversas aplicaciones.
En los sectores industrial y automotriz, los transceptores CAN (red de área del controlador) como el ISO 1042 e ISO 1042 - Q1 son sobresalientes. Combinan la protección contra la falla del bus con una alta inmunidad transitoria de modo común, con protección de fallas de bus de ± 70 V CC y un rango de voltaje de modo común de ± 30 V. Sus opciones de aislamiento reforzado y su capacidad para operar en entornos ruidosos los hacen ideales para sistemas como infraestructura de cuadrícula, unidades de motor y vehículos híbridos/eléctricos.
Para la comunicación de datos, TI introdujo el primer modo común extendido del mundo RS - 485 transceptores en la familia SN65HVD2X. Estos dispositivos tienen un rango de voltaje de modo común más del doble de los requisitos TIA/EIA - 485, adecuados para aplicaciones largas y de cable en entornos industriales duros como redes de automatización y seguridad de fábrica. Admiten altas tasas de señalización, con el SN65HVD20 alcanzando hasta 25 Mbps, y ofrecen características como la alta protección de ESD y la operación a prueba de fallas.
El SN74ACT16245QDLrep, diseñado para condiciones duras, es parte de la amplia cartera de TI. Sus contribuciones, junto con el resto de los productos de TI, han convertido a la compañía en una fuerza dominante en el mercado de transceptor de autobuses, proporcionando soluciones confiables y de alto rendimiento para los ingenieros a nivel mundial.
Piezas alternativas para sn74act16245qdlrep
| Número de parte | Fabricante | Descripción |
|---|---|---|
| 74act16245dlrg4 | Instrumentos de Texas | Transceptores de bus de 16 bits con salidas de 3 estados, 48-ssop, -40 a 85 |
| 74ACTQ16245SSCX | Instrumentos de Texas | Serie ACT, transceptor dual de 8 bits, salida verdadera, PDSO48, 0.300 pulgadas, SSOP-48 |
| 74act16245SSC | Fairchild Semiconductor Corporation | Transceptor de bus, Serie ACT, 2-Func, 8 bits, salida verdadera, CMOS, PDSO48, 0.300 pulgadas, MO-118, SSOP-48 |
| Sn74act16245qdl | Instrumentos de Texas | Serie ACT, transceptor dual de 8 bits, salida verdadera, PDSO48, 0.300 pulgadas, SSOP-48 |
| 74ACTQ16245SSC | Instrumentos de Texas | Serie ACT, transceptor dual de 8 bits, salida verdadera, PDSO48, 0.300 pulgadas, SSOP-48 |
Sn74act16245qdlrep vs. 74act16245dl
| Fotos |  |  |
| Regiones | Sn74act16245qdlrep+Nacido | 74act16245dl+Nacido |
| Código PBFree | Sí | |
| Código ROHS | Sí | |
| Código de ciclo de vida parcial | Activo | Obsoleto |
| Fabricante de IHS | Texas Instruments Inc | Semiconductores NXP |
| Código de paquete parcial | SSOP | |
| Descripción del paquete | Verde, plástico, ssop-48 | |
| Recuento de alfileres | 48 | |
| Alcanzar el código de cumplimiento | obediente | desconocido |
| Código ECCN | EAR99 | |
| Código HTS | 8542.39.00.01 | 8542.39.00.01 |
| Fabricante de Samacsys | Instrumentos de Texas | |
| Tipo de control | Control común | |
| Dirección de conteo | Bidireccional | |
| Familia | ACTO | ACTO |
| Código Jesd-30 | R-PDSO-G48 | R-PDSO-G48 |
| Código JESD-609 | E4 | |
| Longitud | 15.875 mm | 15.875 mm |
| Capacitancia de carga (CL) | 50 pf | |
| Tipo de IC lógico | Transceptor | Transceptor |
| Max I (ol) | 0.008 A | |
| Nivel de sensibilidad a la humedad | 1 | |
| Número de bits | 8 | |
| Número de funciones | 16 | 2 |
| Número de puertos | 2 | 2 |
| Número de terminales | 48 | 48 |
| Temperatura de funcionamiento-max | 125 ° C | 85 ° C |
| Temperatura de operación minúscula | -40 ° C | -40 ° C |
| Características de salida | De 3 estados | |
| Polaridad de salida | VERDADERO | |
| Material del cuerpo del paquete | Plástico/epoxi | Plástico/epoxi |
| Código de paquete | SSOP | SSOP |
| Código de equivalencia de paquete | SSOP48, .4 | |
| Forma de paquete | RECTANGULAR | RECTANGULAR |
| Estilo de paquete | Pequeño contorno, tono contrario | Pequeño contorno, tono contrario |
| Método de embalaje | TR | |
| Temperatura máxima de reflujo (CEL) | 260 | |
| Fuente de alimentación corriente-max (ICC) | 0.016 Ma | |
| Prop. Delay@nom-sup | 11.5 ns | |
| Retraso de propagación (TPD) | 11.5 ns | 9 ns |
| Estado de calificación | No calificado | No calificado |
| Disparador de schmitt | SÍ | |
| Altura sentada-max | 2.79 mm | 2.8 mm |
| Voltaje de suministro-Max (VSUP) | 5.5 V | 5.5 V |
| Minilla de voltaje de suministro (VSUP) | 4.5 V | 4.5 V |
| Voltaje de suministro-nom (VSUP) | 5 V | 5 V& l Etiquetas: Texas Instruments Sn74act16245qdlrep
