En el vasto e intrincado reino de la electrónica digital, los circuitos integrados (ICS) sirven como bloques de construcción que permiten la creación de sistemas complejos y potentes. Entre estos,el IC 7408Tiene un lugar especial como componente fundamental en el diseño de lógica digital. Este artículo tiene como objetivo proporcionar una comprensión integral del IC 7408, que cubre su concepto básico, diagrama de pines, tabla de verdad, principio de trabajo, características, aplicaciones y más. Ya sea que sea un novato en el campo de la electrónica o un ingeniero experimentado, esta guía lo equipará con el conocimiento para utilizar efectivamente el IC 7408 en sus proyectos.
Concepto básico de IC 7408
Esta operación lógica simple pero poderosa forma la base de muchos circuitos digitales. Por ejemplo, en un sistema de seguridad, una puerta y una puerta se puede usar para garantizar que una alarma se active solo cuando tanto un sensor de movimiento como un sensor abierto se activan simultáneamente.El 7408 IC, con sus cuatro tales y puertas, proporciona una forma conveniente y compacta de implementar operaciones múltiples y lógicas en un solo circuito.

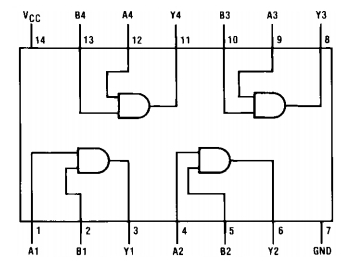

Diagrama de PIN de IC 7408

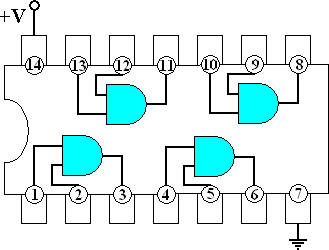

El IC 7408 generalmente está empaquetado en un paquete dual en línea de 14 pin (DIP). Cada PIN tiene una función específica, que es crucial para comprender para la conexión adecuada del circuito.
| Pin No. | Nombre | Descripción |
| 1 | Una puerta de entrada 1 | La primera entrada para el primero y la puerta |
| 2 | B Gate de entrada 1 | La segunda entrada para el primero y la puerta |
| 3 | Y GATE DE SALIDA 1 | La salida para el primero y la puerta |
| 4 | Una puerta de entrada 2 | La primera entrada para el segundo y puerta |
| 5 | B GATE 2 de entrada 2 | La segunda entrada para el segundo y puerta |
| 6 | Y GATE DE SALIDA 2 | La salida para el segundo y puerta |
| 7 | Suelo | Conectado al suelo o al lado negativo de la fuente de alimentación |
| 8 | Y puerta de salida 3 | La salida para el tercero y la puerta |
| 9 | B GUARTA DE INTURA 3 | La segunda entrada para el tercero y la puerta |
| 10 | Una puerta de entrada 3 | La primera entrada para el tercero y la puerta |
| 11 | Y puerta de salida 4 | La salida para el cuarto y la puerta |
| 12 | B GATE DE ENTRADA 4 | La segunda entrada para el cuarto y la puerta |
| 13 | Una puerta de entrada 4 | La primera entrada para el cuarto y la puerta |
| 14 | VCC - suministro positivo | Conectado al lado positivo de la fuente de alimentación |
Esta configuración de 14 pines permiteel 7408 ICAl albergar cuatro puertas independientes y, lo que lo convierte en un componente compacto y eficiente para realizar operaciones lógicas en diversos circuitos digitales. El paquete dual en línea (DIP) del IC está diseñado para una fácil inserción en tablas de pan o soldadura en placas de circuito impreso (PCB). La separación clara de los pasadores de entrada y salida de cada puerta en el IC hace que sea conveniente que los diseñadores de circuitos utilicen el 7408 en diseños complejos sin interferencia entre puertas.
Tabla de verdad de IC 7408
| Ingresar a | Entrada B | Salida Y |
|---|---|---|
| 0 (bajo) | 0 (bajo) | 0 (bajo) |
| 0 (bajo) | 1 (alto) | 0 (bajo) |
| 1 (alto) | 0 (bajo) | 0 (bajo) |
| 1 (alto) | 1 (alto) | 1 (alto) |
La tabla de la verdad es una herramienta fundamental para comprender y diseñar circuitos digitales. Permite a los ingenieros predecir la salida de un circuito en función de los valores de entrada, que es esencial para solucionar problemas y optimizar el rendimiento del circuito.
Principio de trabajo de IC 7408
Etapa de entrada: Cada y puerta tiene un transistor de emisor múltiple en la etapa de entrada. Los emisores de este transistor están conectados a los pines de entrada (por ejemplo, para la puerta 1, los emisores están conectados a A1 y B1). Cuando ambas entradas son altas (nivel lógico 1), las uniones base - emisor del transistor de emisor múltiple están sesgados hacia adelante. Esto hace que la corriente fluya a través del transistor.
Etapa de salida: La etapa de salida de la puerta y una configuración de salida de tótem - polo. Tiene un transistor de tracción superior y un transistor de extracción más bajo. Cuando la corriente fluye a través del transistor de emisor múltiple en la etapa de entrada (es decir, cuando ambas entradas son altas), se enciende el transistor de extracción más bajo en la etapa de salida. Esto acerca el voltaje de salida al nivel del suelo (nivel lógico 0). Cuando una o ambas entradas son bajas, el transistor de emisor múltiple en la etapa de entrada no conduce, y el transistor de extracción superior en la etapa de salida se enciende. Esto acerca el voltaje de salida cerca del nivel VCC (nivel lógico 1).
En esencia, el 7408 IC utiliza las propiedades eléctricas de los transistores para implementar la lógica y la operación. El uso de la tecnología TTL proporciona ventajas, como operación de velocidad relativamente alta y una buena inmunidad de ruido, lo que hace que el 7408 sea adecuado para una amplia gama de aplicaciones digitales.
Características y especificaciones de IC 7408
IC 7408 Características
Múltiples y puertas: Como un quad 2 - entrada y puerta,el 7408Proporciona cuatro independientes y puertas en un solo paquete. Esto reduce el recuento de componentes en un circuito, simplifica el diseño de PCB y también puede reducir el costo total del circuito.
Compatibilidad: El 7408 es compatible con otras familias lógicas como CMOS (metal complementario - óxido - semiconductor) y NMOS (N - óxido de metal de canal - semiconductor). Esto permite una fácil integración en una amplia variedad de sistemas digitales. Sin embargo, al interactuar con los circuitos CMOS, se pueden requerir algunas consideraciones adicionales, como el cambio de nivel, para garantizar un funcionamiento adecuado.
Inmunidad de alto ruido: Los dispositivos basados en TTL como el 7408 son conocidos por su alta inmunidad de ruido. Pueden tolerar una cierta cantidad de ruido eléctrico en las líneas de entrada sin afectar la lógica de salida. Esto los hace adecuados para su uso en entornos donde puede haber interferencia electromagnética, como la configuración industrial.
Continuación de alta velocidad: El 7408 tiene una velocidad de conmutación relativamente rápida. El retraso de propagación, que es el tiempo que lleva un cambio en la entrada que se refleja en la salida, es típicamente en el rango de 10 a 15 nanosegundos. Esto lo hace adecuado para aplicaciones donde se requieren tiempos de respuesta rápidos, como en los sistemas de procesamiento de datos digitales y comunicación.
Fan - Capacidad de salida: El 7408 tiene un ventilador, de 10 cargas TTL. Ventilador: Out se refiere al número de entradas TTL estándar que la salida del IC puede conducir. Esto significa que la salida de cada y puerta en el 7408 se puede conectar a hasta otras 10 entradas compatibles con TTL sin la necesidad de almacenamiento o amplificación adicional.
Amplio rango de temperatura de funcionamiento: El IC 7408 puede funcionar en un rango de temperatura relativamente amplio, típicamente de 0 ° C a 70 ° C. Esto lo hace adecuado para su uso en una variedad de aplicaciones, desde la electrónica de consumo hasta los sistemas de control industrial. También hay versiones de temperatura extendidas disponibles que pueden funcionar en condiciones aún más extremas.
IC 7408 Especificaciones
7408 Especificación de circuito integrado | Descripción |
Tipo | Quad 2-entrada y puerta |
Número de puertas | 4 independientes y puertas |
Número de alfileres | 14 |
Voltaje de suministro (VCC) | Típicamente 4.75V a 5.25V (nivel TTL) |
Voltaje de entrada (alto) | Mínimo 2 V (para una entrada de alto nivel) |
Voltaje de entrada (bajo) | 0.8V máximo (para una entrada de bajo nivel) |
Voltaje de salida (alto) | Cerca de VCC (cuando la salida es alta) |
Voltaje de salida (bajo) | Cerca de 0V (cuando la salida es baja) |
Temperatura de funcionamiento | Generalmente de 0 ° C a 70 ° C |
Abanico | 10 cargas TTL |
Retraso de propagación | Aproximadamente 10-15 ns |
Disipación de potencia | Alrededor de 10-20 MW por puerta |
Tipo de paquete | Paquete dual en línea (DIP) |
Aplicaciones de IC 7408
Puertas de lógica digital: El 7408 se utiliza, en su núcleo, para la implementación y las puertas lógicas. Estas puertas son fundamentales en el diseño de circuitos digitales y se utilizan para construir funciones lógicas más complejas. Por ejemplo, en un circuito comparador digital, y las puertas se pueden usar para comparar dos números binarios bit, por bit.
Contadores binarios: En un circuito de mostrador binario, y las puertas se pueden usar en combinación con chanclas para controlar la secuencia de conteo. El 7408 se puede usar para implementar la lógica que determina cuándo el contador debe incrementar o reiniciar.
Multiplexores: Los multiplexores son circuitos que seleccionan una de varias señales de entrada y lo reenvían a la salida. Y las puertas se usan en la lógica de control de los multiplexores para determinar qué entrada debe seleccionarse en función de las señales de control. El 7408 se puede utilizar para implementar estas y basadas en funciones de control.
Flip - Flops: Flip - FLOP son elementos de memoria básicos en circuitos digitales. Y las puertas se utilizan en la construcción de chanclas para controlar el conjunto, el reinicio y las entradas del reloj. El 7408 se puede utilizar para implementar lo necesario y la lógica para la operación FLIP - FLOP.
Conductor/receptor de autobuses: En un sistema digital con un bus común, los conductores y receptores de bus se utilizan para interactuar diferentes componentes al bus. Y las puertas se pueden usar en la lógica de control de estos controladores y receptores para garantizar la transferencia de datos adecuada. El 7408 se puede utilizar para implementar tales funciones de control.
Decodificadores de dirección: Los decodificadores de direcciones se utilizan en los sistemas de memoria para seleccionar una ubicación de memoria específica basada en las entradas de dirección. Y las puertas se utilizan en la lógica del decodificador para decodificar los bits de dirección. El 7408 se puede usar para construir estos circuitos de decodificadores de direcciones.
Patches de datos: Los pestillos de datos se utilizan para almacenar datos temporalmente. Y las puertas se utilizan en la lógica de control de los pestillos de datos para controlar cuando los datos se cargan en el pestillo. El 7408 se puede usar para implementar esta lógica de control.
Proyectos educativos y experimentales: Debido a su simplicidad y naturaleza fundamental, el 7408 se usa ampliamente en entornos educativos para enseñar conceptos lógicos digitales. Los estudiantes pueden usarlo para construir circuitos digitales básicos y aprender sobre el funcionamiento y las puertas, así como sistemas digitales más complejos.
Calificaciones máximas absolutas de IC 7408
El IC 7408Las clasificaciones máximas absolutas definen los límites operativos críticos para evitar daños permanentes o degradación del rendimiento. Estas calificaciones incluyen:
| Voltaje de suministro | 7V |
| Voltaje de entrada | 5.5V |
| Temperatura del aire libre operativo | 0 ° C a +70 ° C |
| Rango de temperatura de almacenamiento | -65 ° C a +150 ° C |
| Retraso de propagación máxima | 10 ns |
| Operación de alta velocidad | hasta 10 MHz |
Voltaje de suministro (VCC): El voltaje de suministro máximo permitido es de 7 V, excediendo los 5V recomendados en un 40%. Exceder esto puede causar desglose fugitivo térmico o transistor.
Voltaje de entrada: Las entradas no deben exceder las 5.5V, ya que los voltajes más allá de esto pueden sesgo hacia adelante los diodos de protección de entrada, lo que lleva a un flujo de corriente excesivo y un potencial agotamiento.
Temperatura de funcionamiento: Las funciones 7408 de grado comercial entre 0 ° C y 70 ° C. La operación prolongada de más de 70 ° C aumenta la fuga del transistor, arriesgando errores lógicos, mientras que por debajo de 0 ° C, la movilidad reducida del portador puede ralentizar velocidades de conmutación.
Temperatura de almacenamiento: El IC se soporta -65 ° C a 150 ° C durante el almacenamiento, pero las temperaturas extremas pueden degradar los materiales del paquete o alterar las características de los componentes internos.
Retraso de propagación: Si bien no es una clasificación de estrés, el retraso máximo de propagación de 10ns a altas velocidades asegura la integridad de la sincronización; Exceder las frecuencias recomendadas (hasta 10MHz) puede causar violaciones de tiempo de configuración/retención.
Corriente de salida: Cada salida puede hundirse hasta 16 mA (estado bajo) o fuente 400μA (estado alto). Exceder estos límites las tensiones de la etapa de salida de tótem-polo, potencialmente dañando los transistores.
Adherirse a estas calificaciones es crucial. Por ejemplo, la aplicación de 7V a VCC durante períodos prolongados puede derretir juntas de soldadura internas, mientras que los voltajes de entrada superiores a 5.5V pueden acortar los diodos de protección. Asegúrese de que las condiciones de funcionamiento permanezcan dentro de estos límites para mantener la confiabilidad y la longevidad.
OperaciónAtion del circuito integrado 7408
El IC 7408opera a través de Transistor-Transistor Logic (TTL), que alberga cuatro entradas de 2 y puertas. Cada puerta utiliza un transistor de múltiples emisores en la etapa de entrada: cuando ambas entradas son altas (≥2V), los emisores del transistor están sesgados hacia atrás, lo que permite que la corriente fluya a la etapa de salida. La etapa de salida presenta una configuración de tótem: un transistor desplegable conduce, extrae la salida baja (≤0.4v). Si alguna entrada es baja (≤0.8V), los sesgos de entrada del emisor del transistor de entrada, cortando el transistor desplegable y activando el transistor pull-up, que conduce la salida alta (≥2.4V). Con un retraso de propagación de 10-15ns, impulsa 10 cargas TTL, consumiendo 40–80MW. Su diseño TTL ofrece inmunidad de ruido, pero restringe la operación a 4.75–5.25V, lo que lo hace adecuado para sistemas digitales clásicos donde la confiabilidad supera las necesidades modernas de baja potencia.
IC 7408 equivalente
Las alternativas equivalentes al IC 7408 incluyen el ICS 74LS08, HEF4081, SN7408, 74HC08, 74HCT08, CD4081, MC14008 y SN54LS08. Cualquiera de los dos chips se puede reconfigurar para funcionar como una puerta y una puerta. Para transformarlos en una puerta AND, las dos entradas de la puerta se separan de sus bases originales. Posteriormente, las entradas están vinculadas a los botones, lo que permite la alteración de la lógica de entrada. La salida de la puerta y la puerta se manifiesta como el voltaje a través de la resistencia. Esta salida se vincula a un LED, que sirve como un indicador para discernir el estado de la salida.
| Modelo | Tipo de tecnología | Rango de voltaje | Consumo de energía | Demora | Ventajas del núcleo |
|---|---|---|---|---|---|
| 7408 | TTL estándar | 4.75-5.25V | 40-80MW | 10-15ns | Diseño clásico con fuerte compatibilidad. |
| 74LS08 | Schottky TTL de baja potencia | 4.75-5.25V | 8-16MW | 8ns | Baja consumo de energía y alta velocidad. |
| 74HC08 | CMOS de alta velocidad | 2-6V | Microwatt-Level (estático) | 5-15ns | Rango de voltaje amplio y bajo consumo de energía. |
| 74HCT08 | CMOS compatible con TTL | 2-6V | Microwatt-Level (estático) | 5-15ns | Compatibilidad de entrada TTL con CMOS Baja consumo de energía. |
| CD4081 | CMOS de voltaje ancho | 3-18V | Microwatt-Level (estático) | 40-70ns | Rango de voltaje ultra ancho, impulsa directamente cargas pequeñas. |
| Hef4081 | CMOS de grado industrial | 3-18V | Microwatt-Level (estático) | 40-70ns | Amplio rango de temperatura, adecuado para entornos industriales. |
| SN54LS08 | TTL de baja potencia de grado militar | 4.75-5.25V | 8-16MW | 8ns | Rango de temperatura amplio (-55 ° C a 125 ° C). |
Consideraciones de diseño Al usar IC 7408
Fuente de alimentación:Como se mencionó anteriormente, el 7408 opera en una fuente de alimentación de 5V con un rango de tolerancia. Es crucial garantizar que el voltaje de la fuente de alimentación esté dentro de este rango para evitar daños al IC y garantizar un funcionamiento adecuado. Además, se debe implementar el desacoplamiento de energía adecuado. Se debe conectar un condensador cerámico de 0.1 μF entre los pines VCC y GND del 7408 para filtrar el ruido de alta frecuencia. Esto ayuda a estabilizar la fuente de alimentación y evitar que cualquier ruido eléctrico afecte la operación lógica del IC.
Carga de entrada y salida:El 7408 tiene una capacidad limitada de ventilador de 10 cargas TTL. Al conectar las salidas del 7408 a otros componentes, es importante no exceder este límite de ventilador. Si se deben conducir más cargas, se pueden requerir circuitos de búfer o puertas adicionales. Del mismo modo, los pines de entrada del 7408 no deben cargarse con una capacitancia o resistencia excesiva, ya que esto puede afectar los niveles de señal de entrada y el rendimiento general del IC.
Entradas no utilizadas:Los pasadores de entrada no utilizados de las puertas y las puertas en el 7408 no deben dejarse flotando. Las entradas flotantes pueden recoger el ruido eléctrico, lo que puede hacer que la salida se active de manera impredecible. Las entradas no utilizadas deben conectarse a VCC (a través de una resistencia de extracción, típicamente 10kΩ) o GND (a través de una resistencia de extracción hacia abajo) para garantizar un nivel lógico definido.
Consideraciones de tiempo:El retraso de propagación del 7408 debe tenerse en cuenta en circuitos digitales de alta velocidad. En los circuitos donde el tiempo preciso es crítico, como en los sistemas digitales sincrónicos, el retraso de propagación puede afectar el tiempo general del sistema y la sincronización. Es posible que los diseñadores necesiten ajustar la frecuencia del reloj o agregar elementos de retraso adicionales para compensar el retraso de propagación del 7408.
¿Cómo deberían ser las entradas en 7408 para que la salida sea alta?
Para lograr una alta salida en el circuito integrado 7408, ambas entradas del respectivo y la puerta deben estar en el estado lógico alto. El 7408 emplea la lógica de transistor transistor (TTL), definiendo una entrada alta como un voltaje de al menos 2.0V (dentro de su rango de suministro de 4.75–5.25V). Cuando ambas entradas de una entrada de 2 y puerta son altas, el transistor de entrada de múltiples emisor está sesgado por reverso, lo que permite el flujo de corriente a la etapa de salida. Esto activa el transistor pull-up en la configuración de tótem-polo, lo que lleva la salida a un nivel alto (≥2.4V).
Si alguna entrada es baja (≤0.8V), el transistor de entrada sesga hacia adelante, cortando el transistor de pulverización y activando el transistor desplegable, que hunde la corriente y extrae la salida baja. El diseño TTL del 7408 requiere un sesgo de entrada cuidadoso: las entradas flotantes pueden registrarse inadvertidamente como altas debido al ruido, pero para la operación confiable, las entradas no utilizadas deben vincularse a VCC (alta) a través de una resistencia de 1KΩ. Esto garantiza niveles lógicos consistentes y evita que los estados de salida inesperados, manteniendo el comportamiento fundamental de la puerta y la puerta: altos resultados solo cuando todas las entradas son altas.
Paquete IC 7408
El IC 7408se empaqueta comúnmente en un paquete dual en línea de 14 pines (DIP), un formato clásico de orificio a través de dos filas paralelas de siete alfileres cada una. El paquete DIP presenta una muesca o hoyuelo en un extremo para la orientación del pasador, con el pin 1 ubicado adyacente a la muesca. Este diseño garantiza una inserción fácil en paneles o soldado en PCB, lo que lo hace ideal para prototipos y proyectos educativos. Las dimensiones del paquete típicamente miden alrededor de 19 mm de longitud y 6.5 mm de ancho, con un tono de alfiler de 2.54 mm (0.1 pulgadas), conforme al espacio estándar de la industria.
Para aplicaciones de montaje en superficie, el 7408 también está disponible en pequeños paquetes de circuito integrado (SOIC), que reducen el espacio de la placa mientras mantienen la compatibilidad funcional. Los paquetes DIP y SOIC están construidos a partir de materiales epoxi o plásticos, proporcionando protección mecánica y estabilidad térmica dentro del rango operativo del IC (0–70 ° C). El diseño del paquete garantiza la disipación de calor adecuada para el consumo de energía de 40–80MW, mientras que las configuraciones de PIN siguen estrictamente el estándar de la serie 7400, lo que permite una integración perfecta con otros componentes TTL.
IC 7408 Fabricante
IC 7408es fabricado por múltiples compañías de semiconductores. Los principales fabricantes son los siguientes:
Texas Instruments (TI): Como diseñador global líder y fabricante de productos de tecnología de semiconductores e informáticos, TI ofrece una amplia gama de productos, incluidos los circuitos integrados de la serie 74XX, y el 7408 está entre ellos.
Semiconductor de Fairchild: Es uno de los pioneros en la industria de semiconductores, con una historia de producir circuitos integrados lógicos de la serie 74xx. Después de ser adquirido por Semiconductor, los productos y tecnologías originalmente de Fairchild Semiconductor continúan desarrollándose y comercializados bajo la marca On Semiconductor, por lo que en Semiconductor también produce 7408.
Semiconductores NXP: Originado a los semiconductores de Philips, NXP también es un fabricante bien conocido de circuitos integrados lógicos, que produce 7408 circuitos integrados que cumplen con las especificaciones estándar.
Stmicroelectronics: Una compañía global de semiconductores, Stmicroelectronics fabrica una variedad de circuitos integrados, que cubre la serie 74XX, y su línea de productos incluye 7408.
Además, hay otras compañías, como los diodos incorporados, que también pueden producir 7408 o sus productos equivalentes.
Ventajas de IC 7408
El componente IC 7408, un componente TTL (Transistor-Transistor Transistor) por excelencia, ofrece ventajas duraderas que solidifican su papel en la electrónica digital. EsSimplicidad y arquitectura lógica fundamentalDestaca: como una entrada y puerta cuádruple, ejecuta la función booleana del núcleo \ (y = a \ cdot b \) con claridad, donde la salida es alta solo cuando ambas entradas son altas. Esta operación directa lo hace ideal para fines educativos, proyectos aficionados y sistemas heredados, que requieren una experiencia de diseño mínima para implementar.
Compatibilidad robusta con los ecosistemas TTLes otra fuerza clave. Funcionando a 5V con niveles de entrada/salida estandarizados (vih ≥2V, vol ≤0.4V), el 7408 se integra perfectamente con otros componentes de la serie 74xx como chanclas y decodificadores. Su paquete de inmersión de 14 pines estándar de la industria (y variantes de montaje en la superficie) asegura una prototipos fáciles en las tablas de pan o la integración de PCB, manteniendo la compatibilidad en décadas de diseño digital.
El 7408entregasrendimiento confiable en aplicaciones de velocidad mediacon un retraso de propagación de 10-15ns, adecuado para frecuencias de reloj de hasta 10MHz. EsCapacidad de accionamiento fuerte(hundimiento de 16 mA/ abastecimiento de 400 μA) permite la conexión directa a LED, relés o hasta 10 cargas TTL, eliminando la necesidad de amortiguadores adicionales.
Rentable y amplia disponibilidadmejorar aún más su atractivo. Fabricado por Texas Instruments, NXP y Stmicroelectronics, el 7408 sigue siendo asequible y accesible, por lo que es una opción para los proyectos sensibles al presupuesto. Mientras que las alternativas modernas de CMOS ofrecen un menor consumo de energía, la durabilidad, la inmunidad de ruido y la facilidad de uso del 7408 continúan justificando su relevancia en los sistemas de control industrial, ed.
