MC7447AHX1000NB: Análisis técnico y aplicaciones de un procesador de arquitectura PowerPC de alto rendimiento

En el campo de los sistemas informáticos y de red integrados, el rendimiento, la eficiencia energética y la compatibilidad de los procesadores a menudo son cruciales para el éxito de un diseño.El MC7447AHX1000NBLanzado por NXP (anteriormente Freescale), como un miembro importante de la serie MPC7447A, se ha convertido en una opción ideal para dispositivos de red, informática industrial y otros escenarios, gracias a su diseño avanzado basado en la arquitectura PowerPC, una frecuencia núcleo alta de 1000MHz y características funcionales ricas. Este artículo analizará de manera integral el valor central de este procesador desde aspectos tales como características técnicas, parámetros de especificación, ventajas de rendimiento y escenarios de aplicación.

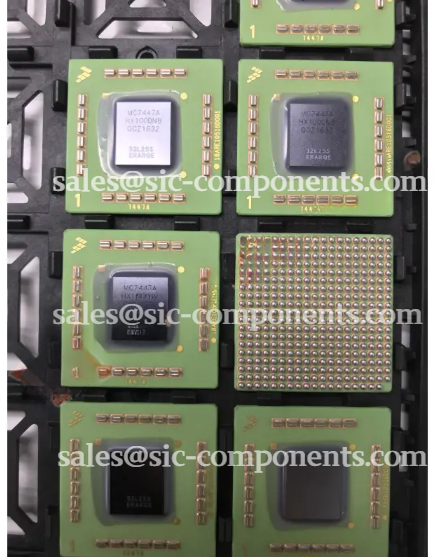

MC7447AHX1000NB+Nacido

Descripción general de MC7447AHX1000NB

ElMC7447AHX1000NBes un microprocesador RISC de alto rendimientoDesarrollado por NXP basado en la arquitectura PowerPC G4 de cuarta generación, perteneciente a la serie MPC7447A. Sobre la base de la sólida base de la MPC7447, este procesador presenta nuevas características comoConmutación de frecuencia dinámica (DFS)y diodos de temperatura, mejorando la eficiencia energética y el manejo térmico al tiempo que mantiene la compatibilidad total.
Comocompatiblemejora,el MC7447AHX1000NBPuede reemplazar directamente el MPC7447 en los diseños existentes cuando se alimenta a un voltaje de núcleo de 1.3V, eliminando la necesidad de modificaciones de hardware y reduciendo significativamente los costos y riesgos de actualización del sistema. Diseñado específicamente para sistemas de redes e informática, ofrece un procesamiento eficiente de instrucciones paralelas a través de suarquitectura superscalar, cachés de nivel múltiple y múltiples unidades de ejecución, que satisfacen las demandas de aplicaciones de alto rendimiento.

Atributos MC7447AHX1000NB

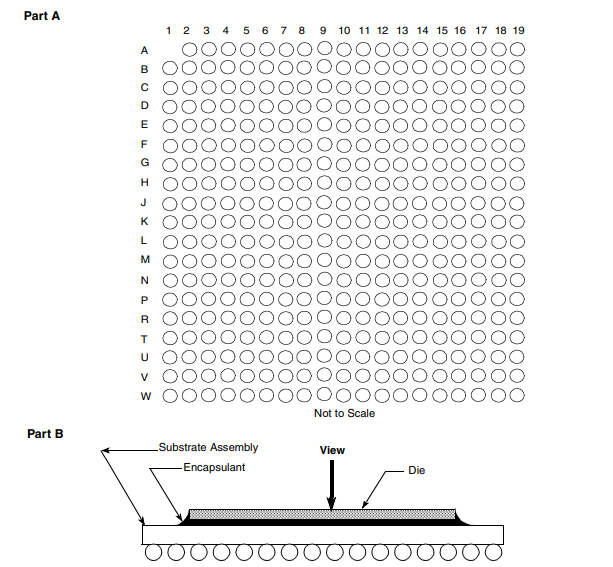

MC7447AHX1000NB Detalles de pinout

Este diagrama muestra las tareas de pin parael MC7447AHX1000NBUsando el paquete 360 HCTE BGA. La Parte A proporciona un diseño de visión superior de toda la matriz de cuadrícula de bola, etiquetada de A a W (filas) y 1 a 19 (columnas), ayudando con una identificación clara de cada ubicación del PIN. La Parte B proporciona un perfil lateral del paquete, que muestra cómo se encuentra el dado interno dentro del sustrato y el encapsulante. Juntos, estas vistas ayudan a garantizar una ubicación y orientación precisas durante el ensamblaje de la junta y ayudan a comprender cómo se conecta el chip con el resto del sistema.

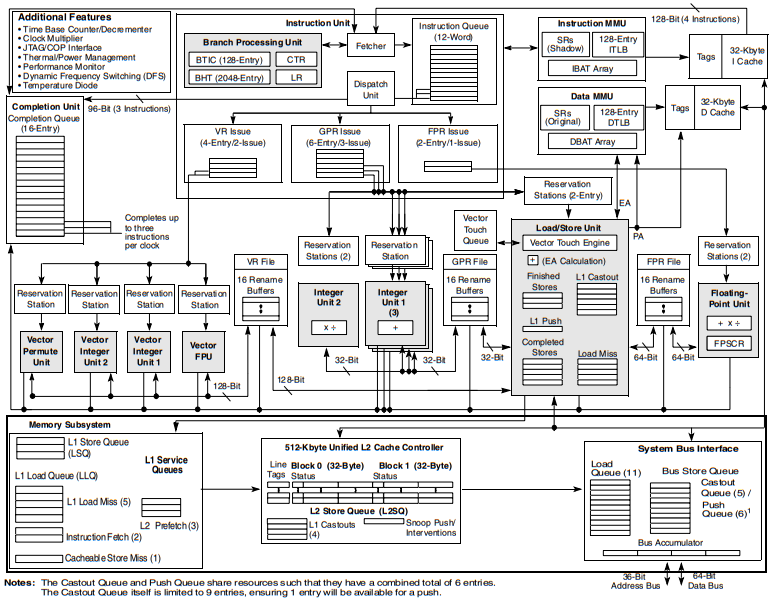

Diagrama de bloque MC7447AHX1000NB

El MC7447AHX1000NBEl diagrama de bloques muestra su arquitectura basada en PowerPC. Tiene una unidad de instrucciones con componentes como la unidad de procesamiento de ramas y la cola de instrucciones. La unidad de finalización gestiona la finalización de la instrucción. Existen múltiples unidades funcionales, como unidades enteras, unidades vectoriales y una unidad de punto flotante. Los subsistemas de memoria incluyen cachés (controlador de caché L1 y unified L2) y colas. La interfaz del bus del sistema se conecta a sistemas externos. Las características adicionales como el tiempo: contadores relacionados, gestión de energía e interfaces de depuración mejoran su funcionalidad para las aplicaciones de informática y sistemas de red integrados.

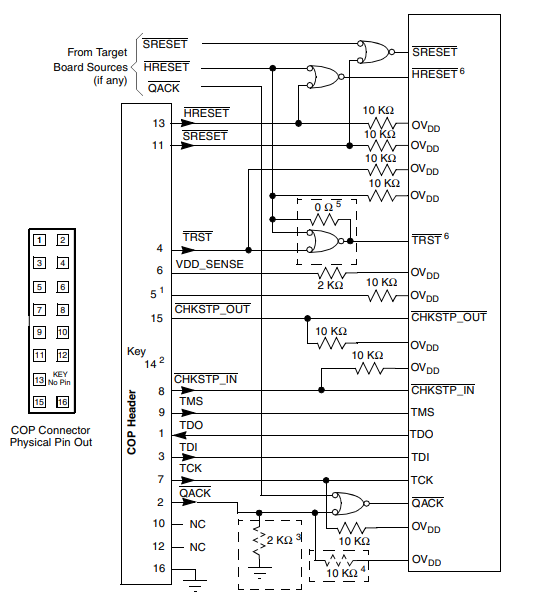

Conexión de interfaz JTAG MC7447AHX1000NB

El diagrama muestra la conexión de interfaz JTAG para el MC7447AHX1000NB, una parte crucial para la depuración y programación del procesador.
Restablecer señales: ElSresetyHresetLas señales, que se pueden obtener de la placa de destino si están disponibles, se combinan a través de una puerta NOR. Esto asegura que el dispositivo se restablezca correctamente en diversas condiciones. ElChackLa señal también interactúa con estas señales de reinicio, contribuyendo al mecanismo de reinicio general.
JTAG - alfileres específicos: Pins estándar JTAG comoTMS(Modo de prueba seleccionar),TDO(Salida de datos de prueba),TDI(Entrada de datos de prueba) yTCK(Reloj de prueba) están presentes.TMScontrola las transiciones de estado dentro de la máquina de estado JTAG, mientras queTDOyTDImanejar la salida de datos y la entrada respectivamente, yTCKProporciona el reloj para las operaciones JTAG. ElTrst(Restablecimiento de prueba) Pin, que se puede alternar para restablecer la lógica JTAG, también se incluye.
Poder - relacionado y otras señales: ElVdd_senseEl PIN se usa para monitorear la fuente de alimentación. Además,Chkstp_outyChkstp_inLos pines están relacionados con las funciones del punto de control, lo que permite la pausa y la reanudación de las operaciones durante las pruebas. Resistencias de tira, principalmente 10kΩ conectadas aOV <Sub> DD </sub>, se utilizan para mantener señales estables de alto nivel cuando los alfileres no son impulsados activamente. Algunos pines marcados comoCAROLINA DEL NORTE(No conectado) Indique conexiones no utilizadas en esta configuración de interfaz.

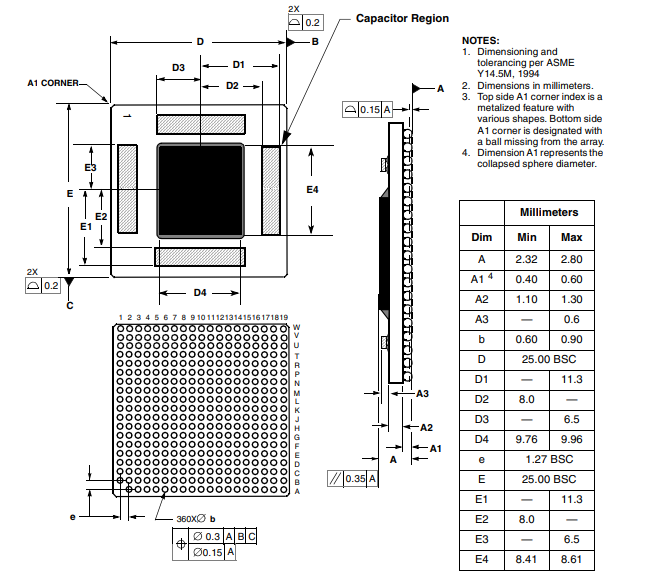

Dimensiones de contorno MC7447AHX1000NB

El diagrama de dimensiones del contorno deel MC7447AHX1000NBproporciona especificaciones físicas esenciales. La vista lateral superior muestra un diseño rectangular con un indicador de esquina A1 distinto. Las dimensiones se miden en milímetros según los estándares ASME Y14.5m, 1994. La longitud total en la dirección D se especifica con una dimensión básica de 25.00 mm. Las dimensiones internas clave como D1, D2 y D3 ayudan a comprender el diseño de los componentes internos. Las dimensiones relacionadas con la altura como E, E1, E2, E3 y E4 definen el perfil vertical del paquete. El diseño de matriz de cuadrícula de bola (BGA) en la parte inferior se caracteriza por un diámetro de la bola especificado por la dimensión b. Además, la región del condensador en el lado superior está marcada, lo que indica áreas para la colocación de componentes. Estas dimensiones precisas son cruciales para diseñar la placa de circuito impreso (PCB) para garantizar una integración adecuada del MC7447AHX1000NB.

Características MC7447AHX1000NB

1. Arquitectura superscalar y capacidad de ejecución paralela

El MC7447AHX1000NBCuenta con un diseño superscalar de alto rendimiento que permite el procesamiento paralelo de múltiples instrucciones:

Manejo de flujo de instrucciones: Puede obtener hasta 4 instrucciones por ciclo de reloj del caché de instrucciones L1. La cola de instrucciones (IQ) puede contener 12 instrucciones, con hasta 16 instrucciones en varias etapas de ejecución simultáneamente, aumentando significativamente el rendimiento de las instrucciones.

Unidades de ejecución múltiples: Compuesto por 11 unidades de ejecución independientes, incluidas 4 unidades enteras, una unidad de punto flotante de tuberías de 5 etapas (FPU), 4 unidades vectoriales (que soporta la tecnología ALTIVEC ™) y una unidad de carga/tienda de tuberías de 3 etapas (LSU). Esto permite la ejecución paralela de operaciones enteras, punto flotantes y vectores, completando la mayoría de las instrucciones dentro de un solo ciclo.

Predicción de ramas: Equipado con una tabla de historial de ramas de entrada 2048 (BHT) y un caché de instrucción objetivo de rama de 128 ingresos (BTIC), que admite la predicción de la rama estática y dinámica. Esto reduce drásticamente la latencia de la rama y mejora la eficiencia de la ejecución del programa.

2. Sistema de caché de niveles múltiples: la base para el acceso a los datos eficientes

El sistema de caché sirve como "acelerador" para el rendimiento del procesador. El MC7447AHX1000NB emplea un diseño de caché multinivel basado en la arquitectura de Harvard:

Cache L1: Divida en la memoria caché de instrucciones de 32 kb y el caché de datos de 32 kb, ambos asociativos de 8 vías con un tamaño de bloque de 32 bytes y algoritmo de reemplazo de Pseudo-LRU (PLRU). El caché de instrucciones ofrece 4 instrucciones por ciclo de reloj, mientras que el caché de datos admite tasas de acceso de 4 palabras/ciclo, que cumple con las demandas de ejecución de alta frecuencia.

Cache L2: Un caché unificado de 512kb (compartido por instrucciones y datos), asociativo de 8 vías con un tamaño de línea de 64 bytes y un diseño totalmente canalizado. Transfiere 32 bytes de datos al caché L1 por ciclo de reloj, con una latencia de acceso de solo 9 ciclos de reloj en fallas de caché L1, mitigando efectivamente los cuellos de botella de acceso a la memoria.

Características de caché: Admite modos de redacción/escritura (configurable por página o bloque), Software Disable/Lock, y mantiene la coherencia de hardware a través del protocolo MESI en el caché de datos, asegurando la sincronización de datos en los sistemas multiprocesador.

3. Gestión de energía y térmica: diseño inteligente para la eficiencia energética

Para cumplir con los requisitos de baja potencia de los sistemas integrados, el MC7447AHX1000NB integra múltiples mecanismos de gestión de energía y térmica:

Conmutación de frecuencia dinámica (DFS): Permite la escala de frecuencia central controlada por software a la mitad, reduciendo el consumo de energía durante las cargas de luz para equilibrar el rendimiento y la eficiencia energética.

Modos de múltiples potencias: Admite tres modos de baja potencia: NAP, sueño y sueño profundo. El modo de suspensión profunda apaga la fuente del reloj PLL, minimizando el consumo de energía en espera (típicamente 3.2W).

Monitoreo de temperatura: Los diodos de temperatura incorporado proporcionan monitoreo de temperatura de unión en tiempo real, lo que permite el manejo térmico proactivo para evitar la degradación o el daño del rendimiento debido al sobrecalentamiento.

Adaptación de voltaje: Funciona a un voltaje central de 1.3V ± 50mV con soporte para la reducción de voltaje, reduciendo aún más el consumo de energía al reducir la frecuencia del núcleo para adaptarse a diversos requisitos de eficiencia energética.

4. Gestión de memoria e interfaz de bus: conectividad de sistema flexible y compatible

Unidad de gestión de memoria (MMU): Instrucción y datos independientes MMU que admiten direcciones virtuales de 52 bits y direcciones físicas de 32/36 bits. Un TLB de ajuste de 2 vías de 128 entradas maneja las traducciones de dirección para páginas de 4KB, bloques de tamaño variable y segmentos de 256 MB, acomodando las necesidades complejas de mapeo de memoria.

Protocolos de autobús: Admite MPX y un subconjunto de los protocolos de 60x de bus, que se conecta a la memoria principal y otros recursos del sistema a través de un bus de direcciones de 36 bits y un bus de datos de 64 bits para la transferencia de datos de alta eficiencia.

Soporte multiprocesador: Mantiene la coherencia de la caché a través del protocolo MESI y admite pares de instrucciones "Reserva de carga/condicional de la tienda" para operaciones de memoria atómica, cumpliendo con los requisitos de sincronización en los sistemas multiprocesador.

Aplicaciones MC7447AHX1000NB

Dispositivos de red:Los dispositivos de red básicos, como los enrutadores y los conmutadores, requieren un alto rendimiento para manejar el reenvío de los paquetes de datos y el análisis de protocolo.
Computación industrial:Las unidades de control industrial y los sistemas de adquisición de datos satisfacen las necesidades de la informática en tiempo real y el procesamiento de varias tareas.
Servidores incrustados:Los nodos de computación de borde y los servidores pequeños equilibran el rendimiento y la eficiencia energética.
Equipo de prueba y medición:Los módulos de procesamiento de datos en instrumentos de alta precisión requieren potencia informática estable y escalabilidad.

Ventajas y desventajas MC7447AHX1000NB

Ventajas

Potente capacidad de procesamiento paralelo: Equipado con una arquitectura superscalar y 11 unidades de ejecución independientes (incluidos unidades enteras, punto flotante, vector y carga/tienda), admite la ejecución paralela de instrucción múltiple. Con 4 instrucciones obtenidas por ciclo de reloj y hasta 16 instrucciones en la etapa de ejecución simultáneamente, mejora significativamente el rendimiento de la instrucción, lo que lo hace adecuado para tareas de alta carga, como el procesamiento de paquetes de datos y la computación en tiempo real.

Sistema de caché eficiente: El diseño de caché de niveles múltiples (instrucción L1 de 32 kb + caché de datos L1 L1, caché unificado L2 512kb) con velocidades de acceso rápidas y baja latencia reduce efectivamente los cuellos de botella de acceso a la memoria. El protocolo MESI garantiza la consistencia del caché en los sistemas de multiprocesador, mejorando la eficiencia de sincronización de datos.

Excelente gestión de eficiencia energética: Integra la conmutación de frecuencia dinámica (DFS) y múltiples modos de baja potencia (siesta, sueño, sueño profundo), lo que permite un ajuste flexible del consumo de energía basado en la carga. El modo de suspensión profunda puede minimizar la potencia de espera a 3.2W, cumpliendo con los requisitos de baja potencia de los sistemas integrados.

Fuerte compatibilidad y escalabilidad: Admite protocolos de bus MPX y 60x, con un bus de direcciones de 36 bits y un bus de datos de 64 bits para una conexión eficiente a la memoria y los periféricos. También es compatible con configuraciones múltiples de procesador, facilitando la expansión del sistema.

Características de estabilidad confiables: Diodos de temperatura incorporados para el monitoreo de la temperatura en tiempo real, combinados con el soporte de reducción de voltaje, evitan la degradación del rendimiento o el daño debido al sobrecalentamiento, asegurando un funcionamiento estable en entornos hostiles.

Desventajas

Consumo de energía relativamente alto bajo carga completa: Aunque tiene mecanismos de ahorro de energía, su consumo de energía puede ser más alto que el de algunas arquitecturas de baja potencia más nuevas (como procesadores a base de brazo) cuando se ejecutan a la frecuencia máxima de 1000MHz, lo que puede limitar su aplicación en dispositivos con batería con estrictas restricciones de potencia.

Arquitectura más antigua: Como producto basado en la arquitectura PowerPC, su ecosistema y soporte de software no son tan ricos y actualizados como los de las arquitecturas convencionales como X86 o ARM. Esto puede aumentar la dificultad y el costo del desarrollo y el mantenimiento de software.

Potencia de procesamiento limitada en comparación con los procesadores modernos: Con el avance de la tecnología de semiconductores, los procesadores modernos (como la serie de múltiples núcleos Cortex-A o Intel Xeon D) tienen recuentos de núcleo más altos y microarquitecturas más avanzadas, superando aMC7447AHX1000NB en términos de rendimiento general del procesamiento, especialmente en tareas múltiples.

Tamaño de paquete más grande: El diseño del paquete BGA, al tiempo que garantiza una alta densidad de pasadores, puede requerir procesos de fabricación y diseño de PCB más complejos, lo que aumenta la dificultad del diseño de los dispositivos integrados de pequeño tamaño.

Alternativas MC7447AHX1000NB

Procesador de arquitectura de categoría MC7447AHX1000NB

Los procesadores de arquitectura de PowerPC son microprocesadores RISC (configuración establecida de instrucciones reducido)Desarrollado conjuntamente por IBM, Apple y Motorola en 1993. Caracterizado por un alto rendimiento, bajo consumo de energía y una fuerte escalabilidad, adoptan diseños superscalares con tuberías de varias etapas, admitiendo el multiprocesamiento simétrico (SMP) para un cálculo paralelo eficiente.
Las características técnicas clave incluyen la tecnología de procesamiento vectorial Altivec (mejora de la multimedia y el procesamiento de señales), las jerarquías de caché de niveles múltiples (reducción de la latencia de memoria) e interfaces de bus flexibles (adaptación a diversas arquitecturas del sistema).
Ampliamente utilizado en sistemas integrados (controladores industriales, enrutadores de red), electrónica de consumo (primeras Macs Apple, consolas de juegos como Xbox 360) y campos aeroespaciales/de defensa, se destacan en el rendimiento y la confiabilidad en tiempo real. Aunque eclipsado por el brazo en los mercados móviles, PowerPC sigue siendo vital en dominios especializados que requieren soluciones estables de procesamiento de lifiegias largas.

MC7447AHX1000NB Fabricante

El fabricante original deel MC7447AHX1000NBEs Freescale Semiconductor, y este producto pertenece a su serie MPC74XX clásica, desarrollada basada en la arquitectura PowerPC G4. Después de que Freescale fue adquirido por NXP Semiconductores en 2015, esta serie de productos fue heredada por NXP y continúa siendo compatible, y actualmente forma parte de la línea de productos de procesamiento integrado de NXP.
Como pionero tecnológico profundamente involucrado en el campo integrado, al diseñar el MC7447AHX1000NB, Freescale se centró en equilibrar el alto rendimiento y la confiabilidad: una frecuencia principal de 1 GHz combinada con una tubería superscalar y una caché de 512kb L2 para cumplir con los altos requisitos de reducción de los dispositivos de red; El paquete FCCBGA de 360 pines (25x25 mm) admite rangos de temperatura amplia de grado industrial (con modelos extendidos que cubren -40 ~ 105 ℃), lo que lo hace adecuado para entornos hostiles. Después de hacerse cargo, NXP ha continuado el mantenimiento a largo plazo de esta serie, asegurando el suministro continuo del producto en control industrial, computación de borde y otros escenarios a través de declaraciones oficiales de cumplimiento químico del sitio web (como ROHS, ELV) y canales de stock de fábricas originales (como Shenzhen Huaxiong Semiconductor y otros agentes).
Vale la pena señalar que el diseño compatible con PIN del MC7447AHX1000NB (que puede reemplazar directamente el MPC7447) refleja la consideración de Freescale de los costos de migración de los clientes, y la cadena de suministro global de NXP (como los almacenes en los Estados Unidos y Hong Kong, China) ha consolidado aún más su posición de mercado. Aunque la arquitectura ARM se ha vuelto popular gradualmente, este procesador aún mantiene la competitividad en los campos de nicho con requisitos estrictos para el rendimiento y la compatibilidad en tiempo real, confiando en la estabilidad del ecosistema PowerPC.

Como un producto clásico de la arquitectura PowerPC de NXP,el MC7447AHX1000NBlogra un equilibrio perfecto entre el rendimiento y la confiabilidad a una frecuencia de 1000MHz mediante la integración de tecnologías como el diseño superscalar, el caché de niveles múltiples y el control dinámico de eficiencia energética. Su compatibilidad con PIN y sus ricas características funcionales no solo proporcionan una ruta conveniente para actualizar los sistemas existentes, sino que también trae opciones flexibles para nuevos diseños. En los campos de la red y la computación integrada, este procesador es, sin duda, una solución ideal que tiene en cuenta el rendimiento, el costo y la estabilidad.

Productos de venta en caliente de sic

71421LA55J8                   Upd44165184bf5-e40-eq3-a              SST39VF800A-70-4C-B3KE           IS66WV1M16DBLL-55BLI-TR       AS4C32M16SB-7BIN          W25q16fwsnig

AS7C34098A-20JIN       752369-581-C               W957D6HBCX7I TR                   IS61LPS12836EC-200B3LI         MX25L12875FMI-10G               QG82915PL

La información del producto es deSIC Electronics Limited. Si está interesado en el producto o necesita parámetros del producto, puede contactarnos en línea en cualquier momento o enviarnos un correo electrónico: sales@sic-chip.com.

MC7447AHX1000NB Preguntas frecuentes [Preguntas frecuentes]

1. ¿Para qué se usa el MC7447AHX1000NB?

El MC7447AHX1000NB se utiliza en sistemas integrados que necesitan un rendimiento confiable, como dispositivos multimedia, controladores industriales y equipos de comunicación. Maneja el procesamiento de datos, las tareas de audio/video y la gestión del sistema sin necesidad de demasiada potencia o espacio.

2. ¿El MC7447AHX1000NB admite la depuración a través de JTAG?

Sí, lo hace. El chip incluye una interfaz JTAG a través del encabezado COP, que le permite conectar un depurador para probar y solucionar problemas. La configuración incluye conexiones para reinicio, reloj y líneas de datos, lo que facilita la gestión de la verificación de desarrollo y errores.

3. ¿Puede el MC7447AHX1000NB funcionar en entornos duros?

Sí, opera en un amplio rango de temperatura de 0 ° C a 105 ° C. Esto lo hace adecuado para su uso en entornos interiores y exteriores, incluidas las configuraciones industriales donde las temperaturas pueden variar.

4. ¿Qué niveles de voltaje admite el chip?

Admite voltajes de E/S duales de 1.8V y 2.5V. Esto ayuda con la compatibilidad al conectarlo a diferentes componentes de la placa, por lo que puede construir un sistema sin encontrar coincidencias de voltaje.

5. ¿Es el MC7447AHX1000NB fácil de montar en una placa de circuito?

El chip viene en un paquete FCCBGA de la bola 360 de montaje en la superficie, que se usa comúnmente en el ensamblaje moderno. Si bien requiere un equipo de colocación adecuado, se ajusta bien a los procesos de compilación estándar y es fácil de integrar en los diseños de tablas compactos.
