La serie 74 de circuitos integrados (ICS)ha sido la columna vertebral de la electrónica digital durante décadas, lo que permite el diseño de puertas lógicas, chanclas, mostradores y otros bloques de construcción digitales esenciales. Entre las variantes más populares estánel 74HCySerie 74LS, cada uno optimizado para aplicaciones específicas basadas en su tecnología subyacente y características de rendimiento. Este artículo explora sus diferencias en la construcción, los parámetros eléctricos y los casos de uso práctico, ayudando a los ingenieros a seleccionar las series correctas para sus diseños.
Tecnología central: ¿Qué los distingue?
La distinción principal entre la serie 74HC y 74LS se encuentra en suTecnología de semiconductores, que dicta su comportamiento eléctrico y su idoneidad para diferentes entornos:
Serie 74LS: Abreviatura de "Schottky TTL de baja potencia", estos IC se basan enLógica de transistor transistor (TTL). Utilizan transistores de unión bipolar (BJT) con diodos Schottky para reducir el tiempo de conmutación y el consumo de energía en comparación con las variantes TTL anteriores (por ejemplo, 7400). Los diodos Schottky evitan la saturación del transistor, lo que permite velocidades de conmutación más rápidas.
Serie de 74HC: Abreviatura de "CMOS de alta velocidad", estos IC se basan enMetal-óxido de metal-semiconductor complementario (CMOS)tecnología. Utilizan tanto el canal P como los transistores de campo-efecto-óxido-óxido-semiconductor (MOSFET) (MOSFET) para lograr una alta velocidad con un consumo de energía mínimo. La tecnología CMOS es conocida por su alta impedancia de entrada y baja disipación de potencia estática.
Comparación de parámetros eléctricos clave
Las diferencias tecnológicas entre 74HC y 74LS dan como resultado características eléctricas distintas, resumidas en la tabla a continuación:
| Característica | 74LS | 74HC |
| Configuración | Schottky de baja potencia | CMOS de alta velocidad |
| Velocidad | Más rápido que HC | Más lento en comparación con LS |
| Compatibilidad | - | Compatible con entradas/salidas LS (variante HCT) |
| Consumo de energía | - | Inferior (variante HCT) |
| Tipo lógico | TTL (Transistor-Transistor Logic) | CMOS (metal-óxido de metal complementario) |
| Manejo de la entrada | Permite abrir entradas de alto nivel | Requiere resistencias de pull-up/tracción para las entradas abiertas |
| Pull-up/desplegable | Fuerte desplegable y estirado más débil | Fuerza de pull-up y desplegable equilibrada |
| Voltaje de funcionamiento | Solo 5V | Varía de 2v a 6v |
| Niveles de señalización | Niveles de TTL (0,8V bajo, 2.4V de alto) | Niveles de CMOS (0.3V bajo, 3,6 V de alto a 5V de operación) |
| Capacidad de conducción | 5 mA de alto nivel, 20 mA de bajo nivel | 5 mA para niveles altos y bajos |
| Sensibilidad a la estática | Menos sensible | Más sensible, propenso a la descarga y el enganche estático |
74LS: Estrictamente depende de una fuente de alimentación de 5V (tolerancia: ± 5%). Las desviaciones fuera de este rango pueden causar mal funcionamiento o daño, lo que limita su uso en dispositivos con batería con voltajes variables.
74HC: Funciona en una amplia gama (2 V-6V), haciéndolos adaptables a los diseños de bajo voltaje (3.3V) y los sistemas Legacy 5V. Esta flexibilidad es crítica para la electrónica moderna, donde la eficiencia energética y la diversidad de voltaje son prioridades.
2.Consumo de energía
74LS: Consume una potencia estática significativa (incluso cuando está inactiva) debido al flujo de corriente continua en BJTS. La alimentación dinámica (durante la conmutación) se suma a esto, lo que los hace inadecuados para dispositivos con batería.
74HC: Tiene el consumo de energía estática cercana a cero (MOSFETS dibuja la corriente solo durante la conmutación). Escala de potencia dinámica con frecuencia, pero permanece mucho más bajo que 74L a velocidades de funcionamiento típicas. Esto hace que 74HC sea ideal para electrónica portátil.
3.Retraso de velocidad y propagación
74LS: Ofrece un retraso de propagación de ~ 9ns a 5V, adecuado para aplicaciones de velocidad moderada (hasta ~ 50MHz).
74HC: Logra un retraso de ~ 7ns a 5V, con una conmutación más rápida a voltajes más altos (por ejemplo, 6V). Si bien no es tan rápido como las variantes TTL de alta velocidad (por ejemplo, 74F), 74HC satisface las necesidades de la mayoría de los circuitos digitales de uso general (hasta ~ 100MHz).
4.Características de entrada/salida
Impedancia de entrada: 74LS tiene baja impedancia de entrada (~ 10kΩ), que puede cargar fuentes de señal (por ejemplo, sensores, microcontroladores). 74HC, con su impedancia de entrada ~ 10 <up> 12 </up> Ω, dibuja una corriente insignificante, lo que lo hace adecuado para la interfaz con fuentes de alta impedancia.
Unidad de salida: 74LS pueden hundirse más de corriente (8 mA) que 74HC (4 mA), lo que lo hace mejor para conducir cargas pesadas como LED o relés sin amortiguadores externos. Sin embargo, la salida de 74HC es suficiente para la mayoría de las interfaces de nivel lógico.
Inmunidad de ruido: Los márgenes de ruido más altos de 74HC (debido a la lógica de CMOS) lo hacen más resistente al ruido eléctrico, crítico en entornos industriales o PCB abarrotados con alta interferencia electromagnética (EMI).
5.Compatibilidad
74LS: Es compatible con TTL, lo que significa que funciona a la perfección con otros dispositivos TTL, pero requiere palancas de nivel para interactuar con los circuitos CMOS.
74HC: Es compatible con TTL y CMOS a 5V, simplificando diseños de tecnología mixta. A voltajes más bajos (3.3V), se interactúa directamente con los microcontroladores CMOS modernos.
Circuito del 74LS74
La siguiente figura muestra el diagrama de lógica interna de un flip-flop activado por el borde dual de tipo D 74LS74, resaltando las conexiones y las funciones del reloj, preestablecida y las entradas claras en sus pines.
Otros ICS de la serie 74LS
Mostrador
74LS90: Contador decimal asíncrono, configurable para modos binarios/decimales, con funciones de reinicio y establecimiento. Utilizado en la división del reloj y el conteo de pulsos.
74LS161: Contador binario sincrónico de 4 bits con reinicio sincrónico y preajuste, alta frecuencia (~ 30MHz), adecuada para medidores de frecuencia digital.
74LS163: Similar a 74LS161 pero con reinicio sincrónico, reduciendo fallas.
74LS192: Contador decimal sincrónico arriba/abajo, con reinicio asíncrono y preajuste. Utilizado en conteo bidireccional (por ejemplo, conteo de línea de ensamblaje).
Registros
74LS174: Registro de flip-flop de 6 bits con entrada/salida paralela y reinicio. Utilizado para el almacenamiento temporal de datos.
74LS194: Registro de cambio bidireccional de 4 bits que admite cambios izquierdo/derecho y conversión en serie paralela (por ejemplo, comunicación UART).
74LS374: Registro de flip-flop de 8 bits con salida de tri-estatal, adecuado para el aislamiento de datos de bus (por ejemplo, interacción del procesador-periférico).
Codificadores y decodificadores
74LS148: Codificador de prioridad de línea 8 a 3 con mayor prioridad de entrada. Usado en el escaneo del teclado.
74LS47: BCD a siete segmento de decodificador de conducción de tubos Nixie, con función de blaning (por ejemplo, pantallas multímetro).
74LS138: Decodificador de línea 3 a 8. Se utiliza para la decodificación de direcciones (por ejemplo, direccionamiento de memoria).
Multiplexores y selectores de datos
74LS151: Selector de datos 8 a 1, entradas de activación a través de líneas de dirección. Se utiliza para conmutación de señal múltiple (p. Ej., Adquisición de sensores).
74LS153: Líneas de dirección de intercambio de selectores duales 4 a 1, adecuados para la selección de datos paralelos.
Chanclas y pestillos
74LS74: Flip-Flops dual d con activación de borde ascendente y conjunto/reinicio asíncrono. Utilizado en circuitos secuenciales.
74LS75: Latch de 4 bits con enganche de alto nivel. Utilizado para amortiguación de salida A/D.
74LS112: Flip-flops JK duales con activación de borde de caída, capaz de contar y división de frecuencia.
Unidades de lógica aritmética y comparadores
74LS181: ALU de 4 bits que soportan 16 operaciones aritméticas/lógicas, núcleo de microprocesadores tempranos.
74LS85: Salida del comparador de magnitud de 4 bits "mayor/menos/igual". Utilizado en la clasificación de datos.
Chips de funciones especiales
74LS245: Transceptor de bus bidireccional de 8 bits con control de dirección. Utilizado para la transmisión de bus bidireccional (por ejemplo, interfaz de procesador-memoria).
74LS259: Lácteo direccionable de 8 bits, almacenamiento de activación a través de líneas de dirección. Se utiliza para conducir matriz LED.
Circuito del 74HC00

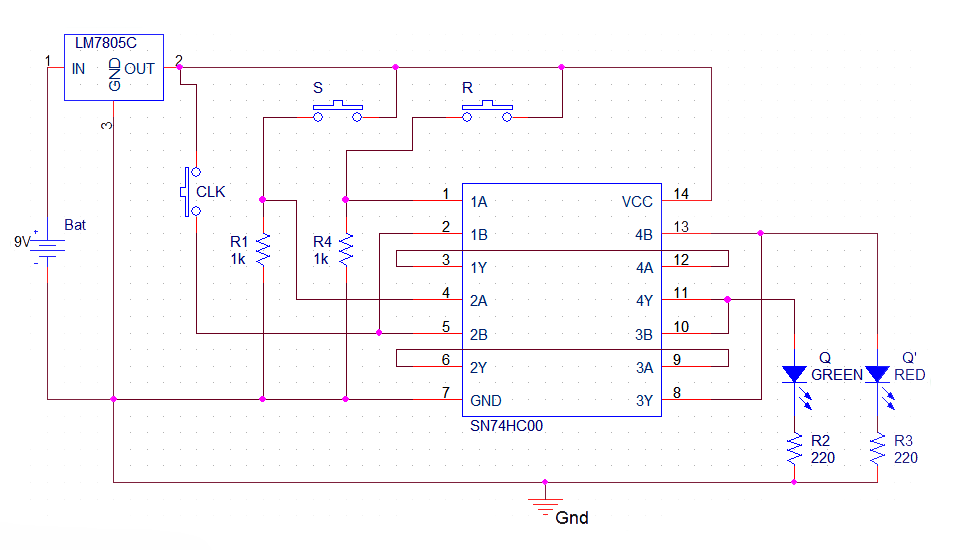

El74HC00es un circuito integrado de 14 pines que alberga cuatro puertas NAND, aprovechando la tecnología CMOS avanzada. Esta configuración permite una velocidad similar a LS-TTL ICS al tiempo que exige un menor consumo de energía. La siguiente figura muestra el diagrama esquemático de un circuito FLIP-FLOP SR utilizando el IC de la puerta NAND 74HC00, completo con valores de componentes y conexiones para implementar las funcionalidades establecidas y restablecidas.
Aplicaciones prácticas: elegir la serie correcta
Elegir74LSCuando:
Conducir cargas pesadas: Las aplicaciones que requieren alta corriente de salida (por ejemplo, matrices LED, relés pequeños) se benefician de la capacidad de hundimiento más fuerte de 74LS.
Sistemas Legacy TTL: Actualización o reparación de equipos más antiguos (por ejemplo, computadoras antiguas, controladores industriales) que utiliza la lógica TTL de 5V.
Diseños de velocidad moderada y solo de 5V: Circuitos simples como puertas lógicas, contadores o multiplexores que operan a 5V sin necesidad de operación de baja potencia.
Elegir74HCCuando:
Dispositivos con batería: El consumo de energía estática baja hace que 74HC sea ideal para electrónica portátil (por ejemplo, controles remotos, rastreadores de fitness).
Sistemas de bajo voltaje: Diseños que utilizan suministros de 3.3V o 2.5V (por ejemplo, sensores IoT, sistemas integrados con microcontroladores del brazo).
Entornos de alto ruido: Controles industriales, electrónica automotriz o sistemas de energía donde la inmunidad de ruido es crítica.
Diseños de firma mixta: Interfaz con componentes TTL y CMOS sin palancas de nivel de nivel (a 5V).
Conceptos erróneos comunes
Mito: "74HC siempre es mejor que 74LS".
Hecho: 74LS sobresale en aplicaciones de alta corriente y solo 5V. 74HC es superior en escenarios de baja potencia y voltaje flexible.
Mito: "74LS es obsoleto".
Hecho: Si bien 74HC es más popular en los nuevos diseños, 74LS permanece en producción para sistemas heredados y casos de uso de alta corriente específicos.
Mito: "74HC pueden reemplazar 74LS en todos los circuitos".
Hecho: 74HC puede requerir buffers externos para conducir cargas pesadas que 74LS manejan directamente.
Conclusión
La serie 74LS de circuitos integrados, con su tecnología TTL madura y su rendimiento estable, ocupan una posición importante en el diseño de circuitos digitales. A pesar dela serie 74HC con sede en CMOSse ha convertido gradualmente en la corriente principal,la serie 74LSpermanece insustituible en escenarios que requieren una alta corriente de salida (como conducir cargas pesadas) o compatibilidad con los sistemas heredados.
