ElTexas Instruments SN74LVC245AdBRes un transceptor de autobús octal. Funciona en un rango de voltaje de suministro de 1.65V - 3.6V y puede manejar una entrada de hasta 5.5V, lo que permite una integración perfecta en sistemas de voltaje mixto. Con un bajo retraso de propagación de 6.3ns a 3.3V, garantiza una transferencia rápida de datos. Cuenta con bajo ruido, una función de IOFF para el intercambio caliente y la protección de ESD robusta, lo que lo hace ideal para una comunicación de datos confiable en diversas aplicaciones.

Texas Instruments SN74LVC245AdBR Características

1. Amplio rango de voltaje de suministro: Puede funcionar dentro de un rango de voltaje de suministro de 1.65V a 3.6V. Esta flexibilidad permite que se use en varios entornos de energía y diferentes diseños de circuitos que requieren diferentes niveles de voltaje.
2. Alta tolerancia de entrada: El dispositivo puede aceptar voltajes de entrada de hasta 5.5V. Esta característica es útil para la interfaz con componentes que funcionan a niveles de voltaje más altos, lo que permite una comunicación perfecta entre diferentes partes de un sistema que puede tener diferentes requisitos de voltaje. Admite la operación de señal de modo mixto, lo que permite una fácil integración con componentes de alto y bajo voltaje.
3. Transmisión de datos de alta velocidad: Tiene un retraso de propagación relativamente bajo. Por ejemplo, con un suministro de 3.3V, el TPD de retraso de propagación máximo es de solo 6.3ns. Este rendimiento de alta velocidad lo hace adecuado para aplicaciones donde la transferencia rápida de datos es esencial, como en buses de datos de alta velocidad e interfaces de comunicación.
4. Características de bajo ruido: Tiene un buen rendimiento eléctrico en términos de bajo rendimiento de tierra de salida (V_OLP). Por ejemplo, en condiciones típicas en V_CC= 3.3V y T_A= 25^∘C, V_OLPes inferior a 0,8V. Además, tiene una buena salida alta (V_OH) Subshoot (V_Ohv) característico. En las mismas condiciones, la típica V_Ohves mayor que 2V. Estas características ayudan a reducir el ruido de la señal durante la transmisión de datos, asegurando la comunicación de datos estable y precisa.
5. Función IOFF: Tiene un i_apagadoFunción que le permite admitir modos de intercambio en caliente y apagado parcial. El yo_apagadoEl circuito deshabilita las salidas cuando el dispositivo está apagado, evitando el flujo de corriente no deseado nuevamente en el sistema. Esta característica mejora la confiabilidad y seguridad del dispositivo en aplicaciones donde la gestión de energía y la protección contra los riesgos eléctricos son importantes.
6. Protección de enganche y ESD: Tiene un rendimiento de bloqueo superior a los 250 mA según el estándar JESD 17. También proporciona protección de descarga electrostática (ESD) que excede el estándar JESD 22. Por ejemplo, puede resistir una ESD del modelo de cuerpo humano (HBM) de 2000V y una ESD de modelo de dispositivo cargado (CDM) de 1000V. Estas características de protección hacen que el dispositivo sea más robusto y menos propenso al daño de las oleadas eléctricas y las descargas electrostáticas, aumentando su vida útil y confiabilidad en diversas condiciones de funcionamiento.
7. Capacidad de conducción alta: Tiene suficiente intensidad de accionamiento para obtener y hundir suficiente corriente, lo que le permite conducir de manera efectiva múltiples cargas conectadas a sus pasadores de salida. Esto es importante para conducir componentes, como otros circuitos integrados o dispositivos periféricos en un sistema, lo que garantiza que las señales se transmitan con suficiente potencia y calidad.
8. Compatibilidad: Está diseñado para ser compatible con una amplia gama de familias lógicas, lo que facilita la integración en los diseños y sistemas de circuitos existentes. Esta compatibilidad simplifica el proceso de diseño y reduce la necesidad de una conversión de nivel adicional o componentes de interfaz en muchos casos.

Texas Instruments SN74LVC245AdBR Aplicaciones

En el campo de los dispositivos de comunicación:
Sistemas de terminales de módem de cable:En los sistemas terminales de módem de cable, se requieren transmisión de datos de alta velocidad y comunicación entre dispositivos con diferentes niveles de voltaje. El SN74LVC245AdBR puede funcionar con una fuente de alimentación que varía de 1.65V a 3.6V y puede aceptar un voltaje de entrada de hasta 5.5V. Admite la operación de señal de modo mixto, satisface la demanda de conversión de nivel entre diferentes chips o módulos en el sistema, garantizando la transmisión de datos estable y rápida entre diferentes dispositivos y garantizando la comunicación de red suave.
Infraestructura de telecomunicaciones:El equipo de telecomunicaciones generalmente contiene componentes con varios estándares de voltaje diferentes y tiene requisitos extremadamente altos para la confiabilidad y la velocidad de la transmisión de datos. Las características de transmisión de alta velocidad de este dispositivo (con un retraso máximo de propagación t_pdde 6.3ns cuando se alimentan a 3.3V), así como su buen rendimiento eléctrico (como el rebote de tierra de baja salida V v_OLPy alta salida V_OHSubshoot V_Ohv), puede reducir efectivamente la interferencia de la señal y garantizar una transmisión de datos precisa, desempeñando un papel clave en los enlaces de procesamiento y transmisión de señal de la infraestructura de telecomunicaciones.
En el campo de la computadora y los dispositivos de red:
Servidores:Hay una gran cantidad de interacción de datos dentro de los servidores, y se necesitan interfaces de bus eficientes para conectar diferentes componentes. La alta capacidad de conducción y la velocidad de transmisión de señal rápida del SN74LVC245AdBR le permiten cumplir con los requisitos de los buses de datos de alta velocidad en los servidores, realizando un intercambio rápido de datos entre la memoria, los procesadores y otros periféricos, y mejorar el rendimiento general del servidor.
Switches de red:Los conmutadores de red requieren que los datos se reenvíen de manera rápida y precisa entre diferentes puertos. El bajo retraso de propagación y las características eléctricas estables de este dispositivo garantizan la eficiencia y precisión de la transmisión de paquetes de datos en el bus interno del interruptor, evitando la pérdida de datos o los errores, y garantizando el funcionamiento estable de la conmutación de red.
En el campo de dispositivos de visualización y control:
Pantallas LED:En los sistemas de visualización LED, las señales de control y los datos deben transmitirse con precisión al chip del controlador LED. El SN74LVC245AdBR puede lograr la comunicación entre dispositivos con diferentes niveles de voltaje, transmitiendo de manera confiable las señales de los microcontroladores u otros chips de control al controlador LED. Al mismo tiempo, sus funciones de protección pueden lidiar efectivamente con la interferencia eléctrica en el sistema, asegurando el funcionamiento estable de la pantalla LED y la pantalla de imagen clara.
Unidades de motor:Cuando las unidades de motor están en funcionamiento, deben recibir señales de control y conducir el motor para que funcione. El SN74LVC245AdBR se puede usar para aislar y impulsar señales de control. Su alta capacidad de conducción puede cumplir con los requisitos de las unidades motoras para la resistencia a la señal. Al mismo tiempo, en un entorno donde se genera ruido eléctrico durante la operación del motor, las características anti-interferencia y protección de este dispositivo pueden garantizar la transmisión precisa de las señales de control y lograr un control preciso del motor.
En otros campos de aplicación:
En el escenario de aplicación de los expansores de E/S, es necesario expandir el número de puertos de entrada/salida del microcontrolador y garantizar la transmisión de señal confiable. El SN74LVC245AdBR puede comunicarse entre dispositivos de E/S con diferentes voltajes y el microcontrolador. Su adaptabilidad de voltaje flexible y su rendimiento eléctrico estable aseguran que los puertos de E/S ampliados puedan funcionar correctamente, satisfaciendo la demanda del sistema de expansión de recursos de E/S.

Texas Instruments Sn74LVC245AdBR atributos

Texas Instruments SN74LVC245AdBR's Data hoja de datos

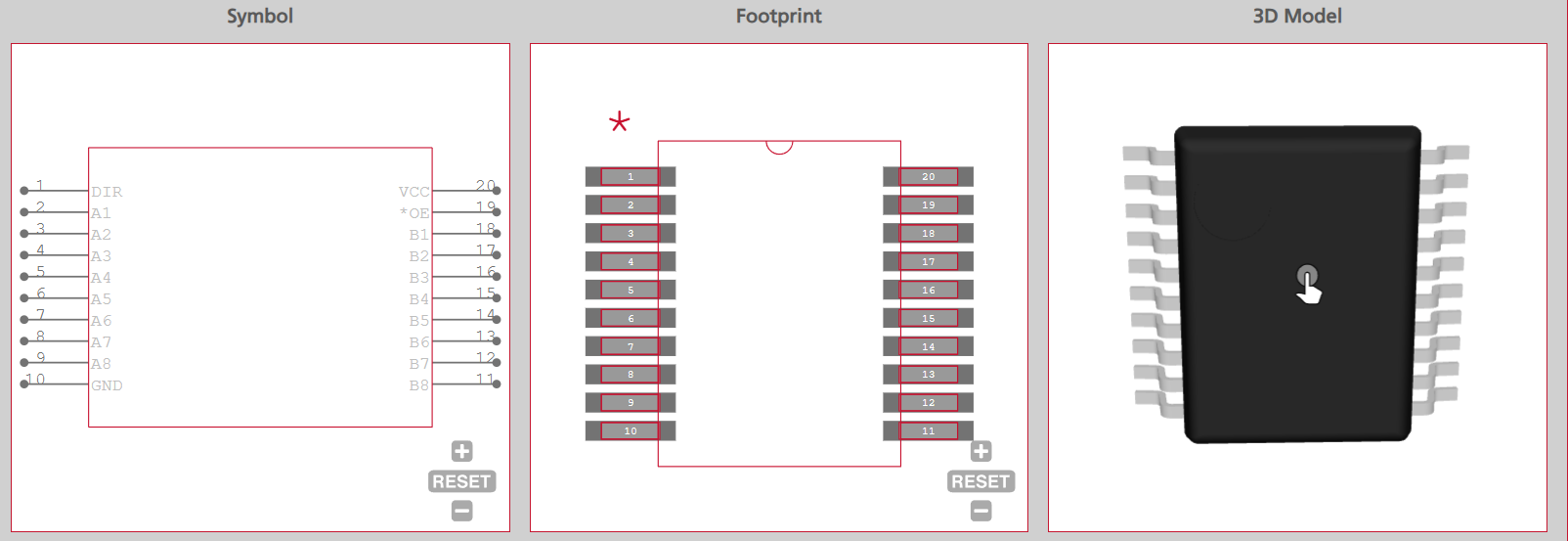

Texas Instruments SN74LVC245AdBR'sSímbolo, huella y modelo 3D

El Texas Instruments SN74LVC245AdBR es un dispositivo de 20 PIN en un paquete SSOP - 201. El pinout es el siguiente:

1. Pins 1 - 8 (A1 - A8): Estos son los pines de entrada para el bus A. Reciben datos de un dispositivo fuente.
2. Pins 10 - 17 (B1 - B8): Estos son los pasadores de salida para el bus B. Envían datos a un dispositivo de destino.
3. Pin 9 (Dir): Esta es la dirección - Pin de control. Cuando el DIR es alto, los datos fluyen desde el bus A al bus B. Cuando el DIR es bajo, los datos fluyen desde el bus B al bus A.
4. Pin 18 (OE): Esta es la salida - Habilitar PIN. Cuando OE es bajo, las salidas están habilitadas, lo que permite que los datos se transfieran. Cuando OE es alto, las salidas están en un estado de alta impedancia.
5. Pin 19 (VCC): Este es el pin de suministro de potencia, que está conectado al voltaje de suministro positivo (que varía de 1.65V a 3.6V).
6. Pin 20 (GND): Este es el pasador de tierra, que proporciona la referencia eléctrica para el dispositivo.

Texas Instruments SN74LVC245 Category-Logic Controller, Logic IC

Logic IC, es decir, el circuito integrado lógico, es un dispositivo semiconductor que integra múltiples circuitos de compuerta lógica. Internamente, se basa en transistores. A través de diferentes arreglos y combinaciones, se forman puertas lógicas como puertas, o puertas, y no se forman puertas, y se logra la transmisión de señal con la ayuda de interconexiones de metal de múltiples capas. Confiando en las operaciones lógicas booleanas, los IC lógicos pueden realizar funciones complejas de cálculo y control, y son el núcleo de la tecnología electrónica moderna. Hay una rica variedad de tipos de IC lógicos. Los circuitos de compuerta lógica estándar se utilizan para implementar operaciones booleanas básicas; Las puertas lógicas compuestas están compuestas de múltiples puertas estándar y pueden completar funciones lógicas más complejas; TTL (Logic Transistor-Transistor) tiene una velocidad rápida pero un consumo de energía relativamente alto, mientras que los CMO (complementarios de óxido de metal-semiconductor) es conocido por su bajo consumo de energía y es la tecnología convencional hoy en día; Los dispositivos lógicos programables se pueden programar para personalizar las funciones lógicas de acuerdo con las necesidades del usuario; Los circuitos integrados específicos de la aplicación están diseñados para aplicaciones específicas, con un rendimiento optimizado y menores costos durante la producción en masa. Los IC lógicos se aplican extremadamente ampliamente. En las computadoras, son la base de componentes centrales como las CPU y las GPU. En los dispositivos de comunicación, realizan tareas clave, como el procesamiento y el enrutamiento de paquetes de datos. En electrónica de consumo como teléfonos inteligentes y televisores inteligentes, admiten operaciones básicas y funciones avanzadas. En el campo de la automatización industrial, se utilizan para un control preciso y procesamiento de datos. En la electrónica automotriz, ayudan a la gestión del motor, los sistemas de seguridad, etc.
Texas Instruments 'SN74LVC245AdBRes una lógica excepcional IC. Como transceptor de bus Octal, puede funcionar con una fuente de alimentación que varía de 1.65V a 3.6V y puede soportar un voltaje de entrada de hasta 5.5V, adaptándose a varios entornos de voltaje. Con características como la transmisión de alta velocidad, el bajo ruido, la función IOFF y la buena ESD (descarga electrostática) y la protección del enganche, funciona de manera excelente en los escenarios de transmisión de datos y proporciona garantías estables para la interacción de datos entre varios dispositivos.
