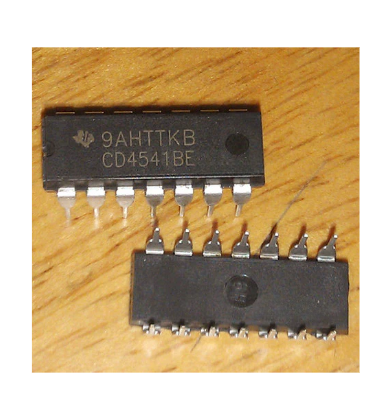

Texas Instruments CD4541Be+Nacido
Los Instrumentos de Texas CD4541BEes un versátilTemporizador programable/oscilador ICDiseñado para el tiempo preciso y la generación de reloj. Apoya a ambosRed RC(para soluciones rentables) yoscilador de cristal(para aplicaciones de alta precisión) entradas, con relaciones de división de frecuencia ajustables (hasta 65536) a través de pines A/B, lo que permite rangos de tiempo de microsegundos a horas. Con un amplio rango de voltaje operativo (3V-18V), corriente estática baja y ciclo de trabajo configurable (50% simétrico o asimétrico), se adapta a sistemas integrados de baja potencia, controles industriales y electrones de consumo. Los modos incluyen disparo único (pulso una vez) o cíclico (forma de onda continua), con salidas compatibles con la lógica CMOS/TTL. Ubicado en paquetes DIP/SOIC de 14 pines, se integra fácilmente con dispositivos de la serie CD4000, ofreciendo confiabilidad y flexibilidad para aplicaciones críticas de tiempo.
Características de Texas Instruments CD4541BE
Programabilidad de frecuencia/período: La frecuencia de oscilación es configurable a través de resistencias externas (R), condensadores (c) o osciladores de cristal, que permite un ajuste de parámetros de tiempo de amplio rango (que van desde microsegundos hasta horas).
Relación de división de frecuencia ajustable: El divisor de frecuencia incorporado permite configurar coeficientes de división de señal de salida a través de pines de entrada o programación, generando señales de reloj de diferentes frecuencias.
SoporteOscilador RC(red RC externa) oentrada del oscilador de cristal, atiende a diferentes requisitos de precisión y estabilidad (modo de cristal para escenarios de alta precisión, modo RC para aplicaciones rentables).
El regulador de voltaje integrado o el circuito de polarización optimiza la compatibilidad con componentes externos.
Característica de proceso CMOS típica, soporteentrada de voltaje amplio(por ejemplo, 3V a 15V o más), compatible con diversos sistemas de energía (dispositivos con batería o entornos de voltaje de grado industrial).
Corriente inactiva extremadamente baja, ideal para dispositivos portátiles impulsados por la batería o aplicaciones de eficiencia energética (por ejemplo, sensores IoT, sistemas integrados).
Admite modos de espera o sueño para reducir aún más el consumo de energía.
El ciclo de trabajo de señal de salida es configurable (por ejemplo, 50% de forma de onda simétrica o formas de onda asimétricas), adecuada para el control PWM, la modulación de la señal y otros escenarios.
Brindarsalidas complementarias(por ejemplo, señales sincronizadas de alto/bajo nivel) o salidas de extremo único, compatibles con diferentes niveles lógicos (CMOS/TTL).
La capacidad de conducción de salida moderada permite la conducción directa de LED, relés o acoplamiento a otros circuitos integrados.
La sobrecarga incorporada o los mecanismos de protección de cortocircuito (en algunos modelos) mejoran la robustez del circuito.
Rango de temperatura de funcionamiento amplio (p. Ej., Grado comercial 0 ° C a 70 ° C, grado industrial -40 ° C a 85 ° C), adaptándose a diversas condiciones ambientales.
Tipos de paquetes comunes: DIP (paquete dual en línea), SOIC (circuito integrado de contorno pequeño), SSOP (paquete de contorno pequeño encogido), etc., facilitando el diseño y soldadura de PCB.
Los pines son compatibles con los dispositivos lógicos tradicionales de la serie CD4000, lo que permite una integración perfecta con otros circuitos digitales.
Texas Instruments Aplicaciones de CD4541BE
Electrónica de consumo:
Temporizantes para electrodomésticos (microondas, lavadoras, cafeteras) para controlar las duraciones de la operación.
Temporizantes de cuenta regresiva en relojes digitales, temporizadores de cocina o dispositivos portátiles (por ejemplo, rastreadores de acondicionamiento físico para entrenamiento de intervalos).
Control industrial:
Tiempo secuencial en procesos de fabricación (p. Ej., Retrasos en la cinta transportadora, sincronización del ciclo de máquina).
Interlocks de seguridad o temporizadores de restablecimiento de fallas en equipos industriales.
Sistemas digitales:
Proveedor de reloj estable para microcontroladores, sensores o módulos de comunicación (por ejemplo, generar tasas de baudios UART o señales de reloj I2C/SPI).
Generadores de pulso para parpadeo LED, actualización de visualización o conmutación del motor (por ejemplo, sincronización del paso del motor paso a paso).
Equipo de comunicación:
Sincronización del reloj en módems, enrutadores o interfaces de comunicación en serie.
Fuentes de señal de baja frecuencia para redes de sensores inalámbricos (WSN) o sistemas RFID.
Dispositivos con batería:
Controladores del ciclo de sueño/vigilia en sensores de IoT, dispositivos portátiles o dispositivos de monitoreo remoto para minimizar el consumo de energía.
Temporizadores de muestreo de datos periódicos para sensores ambientales (temperatura, humedad, movimiento).
Electrónica portátil:
Tiempo de eficiencia energética en controles remotos, lectores electrónicos o dispositivos Bluetooth de baja potencia (BLE).
Circuitos de potencia:
Tiempo del regulador de voltaje (p. Ej., Retrasos de arranque suave o tiempo de espera de protección de sobretensión).
Control secuencial de encendido/descuento para sistemas múltiples (p. Ej., Secencia de la fuente de alimentación FPGA/ASIC).
Control de motor y LED:
Señales PWM ajustables para la regulación de la velocidad del motor (por ejemplo, pequeños motores de CC en robótica) o atenuación LED (controladores LED de corriente constante).
Automatización industrial:
Tiempo de adquisición de datos del sensor (p. Ej., Conversión análoga periódica a digital en PLC).
Tiempos de detección de fallas para maquinaria (por ejemplo, sobrecalentamiento/sobrecarga de retrasos).
Sistemas automotrices:
Control de iluminación interior (sincronización gradual de encendido/apagado) o atenuación de la luz de fondo de la pantalla del tablero.
Temporizantes de activación de baja potencia para subsistemas de vehículos (por ejemplo, entrada sin llave, monitoreo de presión de neumáticos).
Proyectos de bricolaje:
Soluciones de tiempo de bajo costo para circuitos aficionados (por ejemplo, cazadores LED, contadores de frecuencia simples).
Plataformas de enseñanza para aprender lógica digital, principios del oscilador RC o diseño de circuitos de distribución.
Dispositivos médicos:
Sistemas de administración de fármacos cronometrados o bombas de infusión para un control de dosis preciso.
Monitores laterales de baja potencia o dispositivos de apnea del sueño que requieren duración de la batería larga.
Flexibilidad: Frecuencia/período programable a través de RC/cristal externo y ciclo de trabajo ajustable se adapta a diversas necesidades de tiempo.
Baja potencia: Ideal para sistemas impulsados por la batería o de eficiencia energética (por ejemplo, IoT, wearables).
Rango de voltaje amplio: Compatible con los sistemas de batería de bajo voltaje (3V) y entornos industriales (15V).
Fiabilidad: Operación robusta a través de rangos de temperatura y protecciones incorporadas para entornos hostiles.
Texas Instruments CD4541Be's Attributes
| Familia tecnológica | CD4000 | Bits (#) | 1 |
| Voltaje de suministro (min) (v) | 3 | Voltaje de suministro (Max) (v) | 18 |
| Tipo de entrada | CMOS estándar | Tipo de salida | Empuje |
| Corriente de suministro (máx) (µA) | 100 | IOL (MAX) (MA) | 4 |
| IOH (MAX) (MA) | -4 | Rango de temperatura de funcionamiento (° C) | -55 a 125 |
| Clasificación | Catalogar |
Texas Instruments's CD4541Be's Data House

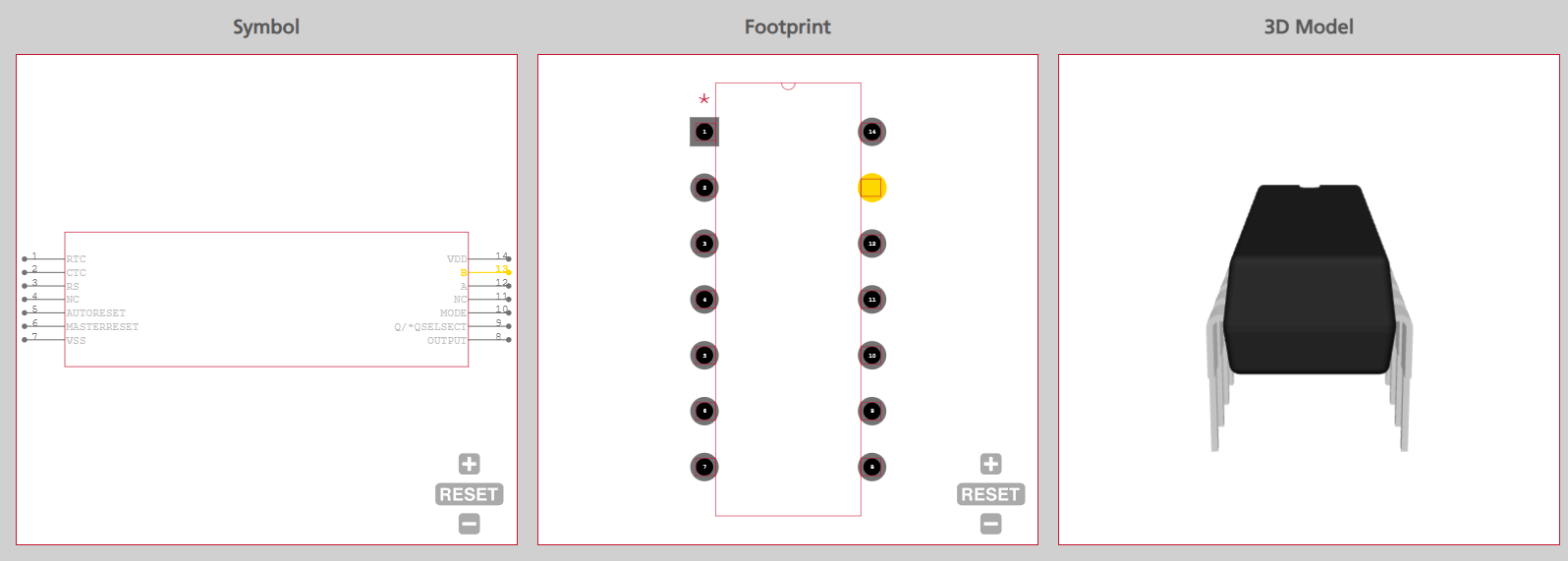

Texas Instruments CD4541Be's Símbolo, huella y modelo 3D
Alfiler # | Nombre | Función |
|---|---|---|
1 | RTC | Conexión de resistencia externa (R <Sub> TC </sub>) para el control de sincronización del oscilador. |
2 | CTC | Conexión del condensador externo (C <Sub> TC </sub>) para el control de sincronización del oscilador. |
3 | RS | Restablecer la entrada (activo-alto): restablece el contador y la salida a sus estados iniciales. |
4 | CAROLINA DEL NORTE | Sin conexión (PIN sin usar). |
5 | Arkansas | Entrada de resumen automático (Active-High): habilita el reinicio automático después de la encendido. Si está atado a V <Sub> DD </sub>, se requiere un reinicio manual a través del pin 6 4. |
6 | SEÑOR | Entrada de reinicio maestro (activo-alto): restablece manualmente el contador y la salida. |
7 | V <Sub> SS </sub> | Suministro de tierra (0V). |
8 | Q | Salida primaria: Cambios de estado en función de la operación de temporizador/contador. |
9 | SELECCIONAR | Selección de estado de salida: |
10 | MODO | Selección del modo de funcionamiento: |
11 | CAROLINA DEL NORTE | Sin conexión (PIN sin usar). |
12 | A | Entrada de programación de relación de división A: Configura el factor de división del contador junto con el PIN 13 34. |
13 | B | Entrada de programación de la relación de división B: funciona con el PIN 12 para establecer el factor de división 34. |
14 | V <Sub> DD </sub> | Voltaje de suministro positivo(3V a 18V). |
Texas Instruments Categoría de CD4541BE
En los sistemas electrónicos, los temporizadores sirven como componentes centrales para el control del tiempo, lo que permite dispositivos con "conciencia de tiempo" generando con precisión señales de tiempo o pulsos periódicos. Desde el control de la secuencia en la automatización industrial hasta las funciones de sincronización inteligente en la electrónica de consumo, los temporizadores actúan como el "reloj biológico" de los dispositivos electrónicos, asegurando que los módulos funcionen juntos en ritmos preestablecidos.
Los temporizadores de hardware son particularmente críticos en los escenarios integrados debido a su confiabilidad y ventajas de baja potencia. Utilizan redes o osciladores de cristal de resistencia (RC) para construir circuitos de oscilación, generar relojes estables a través de divisores de frecuencia y alcanzar el tiempo de amplio rango de microsegundos a horas a través de contadores. Por ejemplo, en los sensores IoT, los temporizadores pueden controlar la atención periódica para la recopilación de datos, equilibrar el rendimiento y el consumo de energía. En el control industrial, proporcionan un sincronización precisa para el arranque del motor/parada y la conmutación de válvulas, asegurando procesos de producción seguros y eficientes. Si bien los temporizadores de software ofrecen flexibilidad, dependen de los recursos del procesador, lo que hace que los temporizadores de hardware sean insustituibles en aplicaciones de alta precisión o baja potencia.
CD4541BE de Texas Instrumentses un ejemplo típico de un temporizador de hardware. Como un circuito integrado de oscilador/temporizador programable, admite entradas RC o oscilador de cristal, lo que permite una fácil configuración de la frecuencia de oscilación a través de componentes o osciladores de cristal externos. Con una relación de división de frecuencia ajustable (hasta 65536), satisface diversas necesidades de la generación de señal de pulso hasta el tiempo de larga duración. Su amplio rango de voltaje de funcionamiento (3V a 18V) y corriente de inicio de baja inactividad garantizan un funcionamiento estable en dispositivos con batería (como electrónica portátil y nodos IoT) y sistemas de grado industrial. Además, las características como salidas de un solo extremo/complementarios y ciclos de trabajo ajustables amplían sus aplicaciones en control PWM, sincronización del reloj y otros escenarios. Los requisitos de control de sincronización CD4541BE puentes y el diseño del circuito con alta flexibilidad y confiabilidad, empoderando continuamente el control de sincronización preciso en dispositivos inteligentes.
Instrumentos del fabricante-texas fabricante de CD4541BE
Texas Instruments (TI) ha influido profundamente en la industria electrónica global a través de sus innovaciones y logros en el campo de los temporizadores, con productos que llevan a la industria en confiabilidad, flexibilidad y tecnología con visión de futuro.
Como pionero en la tecnología de temporizador, la introducción de 1971 de TI del temporizador LM555 fue un hito. Este dispositivo, que combina funciones monoestables (sincronización) y de astucia (generación de pulsos), se convirtió en un "temporizador universal" en el control industrial, la electrónica de consumo y más allá, gracias a su capacidad de accionamiento de 200 mA y su amplia estabilidad de temperatura. Con más de 10 mil millones de unidades vendidas, estableció el estándar de la industria para las soluciones de tiempo de hardware. Desde entonces, TI ha ampliado su línea de productos: el CD4060, por ejemplo, integra un contador dividido de 14 etapas, que ofrece soluciones eficientes para la generación de reloj y el tiempo de período largo, y sigue siendo una opción superior para los diseños de sincronización rentables.
Al abordar las demandas de baja potencia de los dispositivos IoT y portátiles, TI desarrolló el Nano-Tímer TPL5111, logrando la duración de la batería ultra larga con una corriente inactiva de 35NA. Esto permite la gestión de energía inteligente para los ciclos de "sueño-vigilia" en nodos de sensores y dispositivos portátiles. Los módulos de temporizador integrados en sus microcontroladores MSP430 combinan funciones de captura/comparación de alta precisión con la baja potencia submicroamp, que sirve como unidades de control de sincronización básicas en dispositivos médicos, medidores inteligentes y otras aplicaciones.
En entornos industriales y automotrices duros, los temporizadores de la serie Lincmos de TI, certificados a AEC-Q100, funcionan de manera confiable a través de -40 ° C a 105 ° C, proporcionando un tiempo estable para el control del motor y los sistemas de entretenimiento en el vehículo. Tiempos programables como el CD4541BE, con entradas de oscilador RC/cristal de doble modo y una relación de división de frecuencia ajustable de 65536 etapas, satisfacen diversas necesidades, desde pulsos de microsegundos hasta la sincronización de una hora, ampliamente utilizada en automatización industrial, administración de energía y más.
El éxito de TI se deriva no solo desde los avances técnicos sino también de la construcción de un ecosistema integral, desde la usabilidad clásica del LM555 hasta el desarrollo integrado de MSP430, combinado con herramientas de simulación PSPICE y diseños de referencia extensos que reducen significativamente el umbral de desarrollo para los ingenieros. Hoy, los temporizadores de TI abarcan la electrónica de consumo, los sectores automotrices, industriales y médicos. Su enfoque continuo en la baja potencia, la alta precisión y la confiabilidad es establecer las bases para el control de tiempo en tecnologías de próxima generación como la computación de IA Edge y las comunicaciones 6G, solidificando su papel como un puente central entre la precisión temporal y los dispositivos inteligentes.

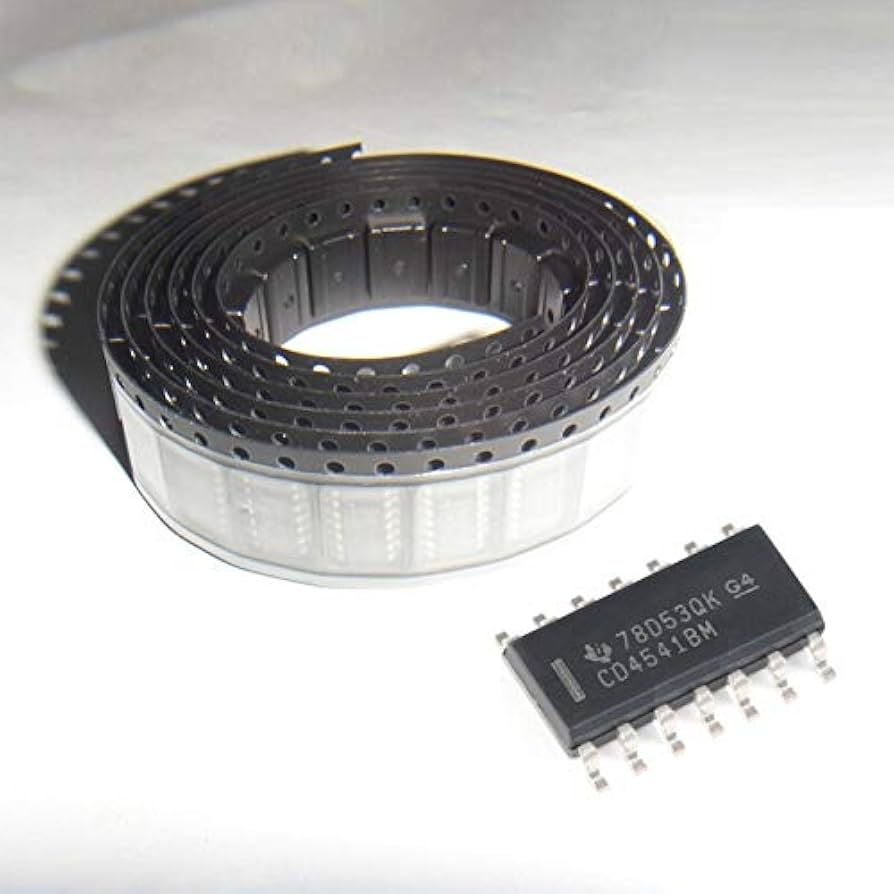

CD4541BM96 vs CD4541BE
| Número de parte | | |
|---|---|---|
| Marca | Instrumentos de Texas | Instrumentos de Texas |
| Descripción | Temporizador programable SOIC T/R de 14 pines de 14 pines | Temporizador programable CMOS |
| Serie | CD4541 | CD4541 |
| Familia tecnológica | CD4000 | CD4000 |
| Bits (#) | 1 | 1 |
| Voltaje de suministro (min) (v) | 3 | 3 |
| Voltaje de suministro (Max) (v) | 18 | 18 |
| Tipo de entrada | CMOS estándar | CMOS estándar |
| Tipo de salida | Empuje | Empuje |
| Corriente de suministro (máx) (µA) | 100 | 100 |
| IOL (MAX) (MA) | 4 | 4 |
| IOH (MAX) (MA) | -4 | -4 |
| Rango de temperatura de funcionamiento (° C) | -55 a 125 | -55 a 125 |
| Clasificación | Catalogar | Catalogar |
