A8304Sestr-T Allegro Microsystems-Single LNB Suministro y Regulador de voltaje de control

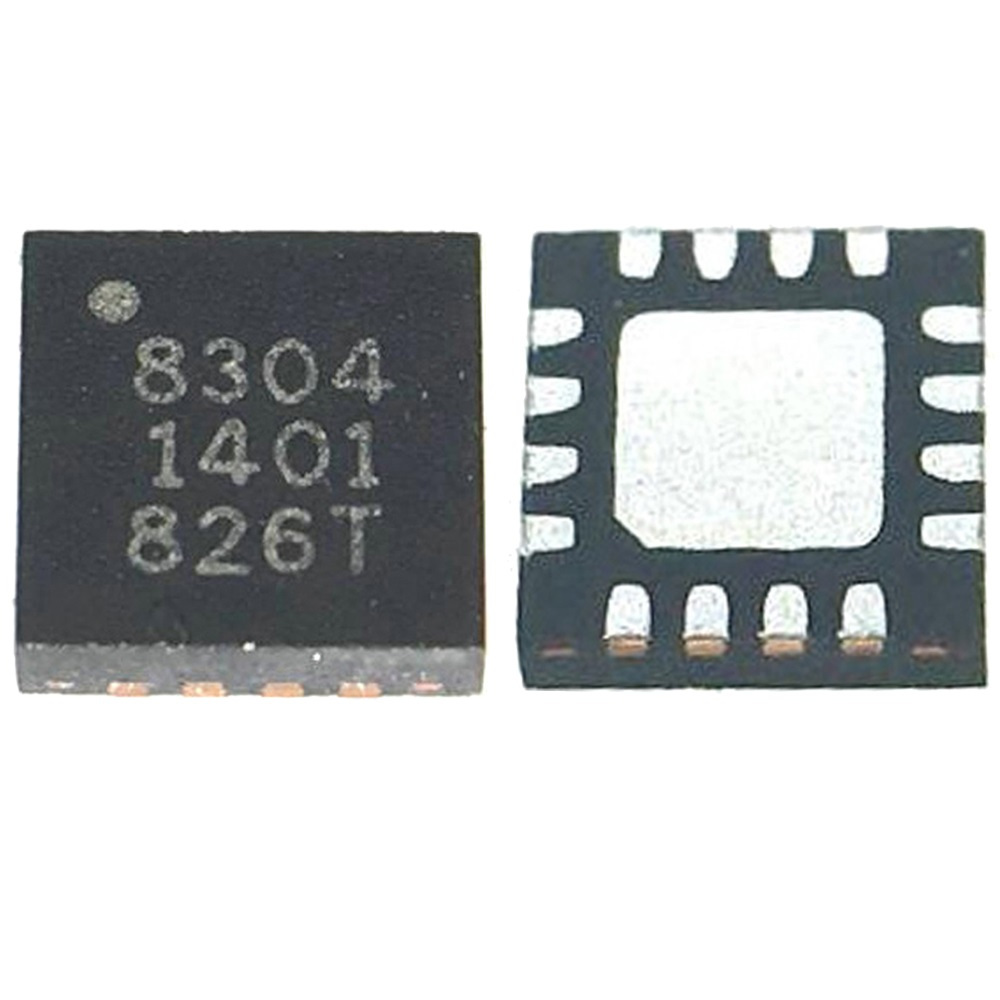

Allegro Microsystems A8304Sestr-T+Nacido

ElAllegro Microsystems A8304Sestr-Tes un regulador de bloque de bajo ruido de un solo canal (LNBR). Integra un convertidor de impulso monolítico con MOSFET, detección de corriente y compensación. Con una frecuencia de conmutación de 704 kHz, utiliza pocos componentes externos. Con una interfaz compatible con I²C, ofrece voltaje programable (± 2% de precisión) y diagnósticos. El pin de sueño permite el apagado de baja potencia. Ubicado en un paquete QFN de 3 mm x 3 mm, es compatible con ROHS, funciona a -20 ° C a 85 ° C, y se adapta a la comunicación por satélite y a los sistemas de RF.

Allegro MicrosystemsCaracterísticas de A8304Sestr-T

I. Integración funcional central

• Convertidor de impulso monolítico: Integra MOSFET BOOST, detección de corriente y circuitos de compensación para reducir la necesidad de componentes externos.
• Diseño de bajo ruido: Sirve como un regulador de bloque de bajo ruido de un solo canal (LNBR), adecuado para sistemas de comunicación sensibles al ruido.

II. Parámetros de rendimiento

• Frecuencia de conmutación: 704 kHz, que soportan pequeños componentes externos (p. Ej., Inductores, condensadores) para ahorrar espacio en la placa de circuito.
• Límite de corriente de salida: Rango ajustable de 250 mA a 950 mA* (el valor máximo depende del diseño térmico de PCB), con una función de temporizador de apagado.
• Boost Límite de corriente máxima: Escalas con el límite de corriente LNB para optimizar la protección contra sobrecarga.
• Boost de corriente temporal opcional: Admite un aumento temporal del 25% en el límite actual para manejar las demandas de carga instantánea.

Iii. Interfaces y control

• Interfaz compatible con I²C: Habilita el control de dos hilos para configurar el voltaje de salida, habilitar/deshabilitar las funciones y el diagnóstico de estado del sistema.
• Diseqc 1.x compatibilidad: Se adapta al protocolo DISEQC en comunicaciones por satélite, apoyando la generación flexible de tono de 22 kHz.
• Modo de suspensión (Pin de sueño): Permite el apagado rápido del dispositivo sin el control I²C para lograr el modo de baja potencia y maximizar la eficiencia de energía.
• Voltaje de salida programable: Logra ± 2% de precisión, inicio de apoyo, reconfiguración y control continuo de salida.

IV. Protección y funciones de diagnóstico

• Mecanismos de protección múltiple:
  • Bloqueo de subvoltaje (Uvlo)
  • Protección contra sobrecorriente (OCP)
  • Apagado térmico (TSD)
• Características de diagnóstico: Admite informes de fallas (p. Ej., Estado PND) para la localización rápida del problema del sistema.
• Bit de dio: Controla el estado de pull-up/desplegable de los pines de salida de pulsación de empuje para mejorar la flexibilidad de la interfaz.

V. Embalaje y cumplimiento

• Paquete: Paquete QFN de 3 mm x 3 mm con una almohadilla expuesta para disipación térmica optimizada.
• Estándares ambientales: Sin plomo (sin PB), 100% mate de lidera de huella de estaño, que cumple con los estándares ROHS.
• Rango de temperatura de funcionamiento: -20 ° C a 85 ° C, adecuado para entornos de temperatura ancha.

Aplicaciones de Allegro Microsystems A8304Sestr-T

Escenarios de aplicación central: Suministra energía estable a bloques de bajo ruido (LNB) en equipos de recepción de satélite. LNBS amplifica y se convierte en las señales de satélite, que requieren ruido extremadamente de baja potencia. El diseño de bajo ruido de bajo ruido del A8304 y la regulación precisa de voltaje (precisión de ± 2%) aseguran que la calidad de la señal no se vea afectada por la interferencia de potencia.
Compatibilidad de protocolo: Admite protocolos DISEQC 1.x y generación flexible de tono de 22 kHz, adaptándose a las necesidades de conmutación de múltiples satélite y control de antena. Ampliamente utilizado en receptores de televisión por satélite en el hogar y terminales de comunicación satelital profesionales.

Escenarios aplicables: Sirve como un regulador de potencia de bajo ruido en los módulos frontales de RF, sensores de estación base o pequeños transceptores inalámbricos. Su frecuencia de conmutación de 704 kHz, combinada con pequeños componentes externos (p. Ej., Inductores, condensadores), ahorra espacio para PCB para diseños de sistemas de RF compactos.
Ventajas de gestión actual: Limitación de corriente de salida ajustable (250–950 mA*) y la función de refuerzo de corriente temporal (+25%) aborda las demandas transitorias de alta potencia de los componentes de RF. El pasador de sueño permite al modo de espera de baja potencia para optimizar la duración de la batería.

Escenarios de control industrial: Potencia sensores de baja potencia y módulos de comunicación en equipos de automatización industrial, redes de sensores o sistemas de control distribuido (DCS). Su amplio rango de temperatura de funcionamiento (-20 ° C a 85 ° C) y mecanismos de protección múltiples (UVLO/OCP/TSD) aseguran un funcionamiento estable en entornos hostiles.
Diseño integrado: El paquete QFN de 3 mm x 3 mm con el diseño térmico de almohadilla expuesta se adapta a las placas base incrustadas con el espacio o dispositivos de computación de borde, especialmente en sistemas multicanal que requieren diseños densos.

Aplicaciones típicas: Se utiliza en terminales de comunicación por satélite portátiles, módulos de comunicación de UAV, etc. MOSFET integrado MOSFET y circuitos de compensación reducen el recuento de componentes externos, la reducción del costo del sistema y la complejidad. La interfaz compatible con I²C admite la configuración de voltaje de salida dinámica para diversos requisitos de carga.
Optimización de eficiencia energética: Modo de suspensión y diseño de corriente inactiva baja extienden la duración de la batería, ideal para dispositivos portátiles sensibles a la energía.

Compatibilidad de la junta de evaluación: Emparejado con la Junta de Evaluación APEK8304SES-01-MH (que no cumple con ROHS) para la validación de rendimiento rápido en circuitos del mundo real. Admite pruebas de ruido dirigidas por ingenieros, análisis de respuesta de carga y depuración de compatibilidad de protocolo.

Áreas de aplicación prohibidas:Allegro estipula explícitamente que la serie A8304 está prohibida para su uso en sistemas de soporte vital o cualquier equipo donde la falla del producto pueda causar lesiones personales (por ejemplo, dispositivos de emergencia médica, sistemas críticos de seguridad de la aviación, etc.).

Atributos de Allegro Microsystems A8304Sestr-T

La hoja de datos de Allegro Microsystems A8304Sestr-T

Allegro Microsystems A8304Sestr-T Pinouts

Allegro MicrosystemsRegulador de voltaje de suministro y control de suministro y control de suministro y control de la categoría de A8304Sestr-T

Reguladores de voltaje de suministro y control de LNB (bloqueo de bajo ruido)Reproducir un papel fundamental en los sistemas de comunicación por satélite, asegurando la entrega estable de potencia de bajo ruido a los componentes LNB que son críticos para la amplificación de la señal y la conversión de frecuencia. Estos reguladores deben equilibrar la regulación de voltaje de precisión, la supresión de ruido robusta e interfaces de control flexibles para satisfacer las demandas de los receptores satelitales modernos y los terminales de comunicación. Los requisitos clave incluyen límites de corriente de salida ajustables, compatibilidad con protocolos DISEQC para la conmutación de satélites y características de protección avanzadas para salvaguardar contra fluctuaciones de voltaje y estrés térmico.
ElAllegro Microsystems A8304Sestr-Tejemplifica la excelencia en este dominio. Como LNBR de un solo canal, integra un convertidor de refuerzo monolítico con MOSFET incorporado, detección de corriente y circuitos de compensación, minimizando los componentes externos al tiempo que entrega una frecuencia de conmutación de 704 kHz para diseños compactos. Su interfaz compatible con I²C permite niveles de voltaje programables (± 2% de precisión) e informes de diagnóstico, mientras que un pin de sueño dedicado garantiza un apagado de baja potencia sin control digital. Con límites de corriente ajustables (250–950 mA*) y capacidad de sobrecarga temporal (+25%), se adapta a diversas cargas LNB. Ubicado en un paquete QFN de 3 mm x 3 mm con almohadilla térmica, el A8304Sestr-T combina el cumplimiento de ROHS y la operación de temperatura amplia (-20 ° C a 85 ° C), lo que lo hace ideal para receptores de televisión por satélite, sistemas de RF inalámbricos y aplicaciones industriales incrustadas. El enfoque de Allegro en el bajo ruido, la alta integración y la protección confiable solidifica el A8304Sestr-T como una opción líder para la gestión de energía LNB de próxima generación.

Fabricante de A8304Sestr-T: Allegro Microsystems

Allegro Microsystems se ha establecido como un innovador líder en el dominio del regulador de voltaje de suministro y control de LNB único, que ofrece soluciones de vanguardia que definen el rendimiento y la confiabilidad en los sistemas de comunicación por satélite. La experiencia de la compañía radica en integrar las tecnologías avanzadas de gestión de energía con principios de diseño de bajo ruido, que aborda las necesidades críticas de los componentes LNB (bloqueo de bajo ruido) que requieren energía estable y sin interferencias para amplificar y convertir las señales satelitales de manera efectiva.
Un excelente ejemplo del logro de Allegro eselA8304sestr-t, un regulador de bloque de bajo ruido de un solo canal (LNBR)Eso combina un convertidor de impulso monolítico con MOSFET integrado, detección de corriente y circuitos de compensación. Este diseño minimiza los componentes externos al tiempo que logran una frecuencia de conmutación de 704 kHz, lo que permite diseños compactos y eficientes para receptores satelitales y sistemas de RF. La interfaz compatible con I²C del dispositivo ofrece niveles de voltaje programables (± 2% de precisión) y capacidades de diagnóstico, asegurando una integración perfecta con sistemas de control complejos. Además, características como el pin de sueño para límites de corriente ajustables de baja potencia (250–950 mA*) y la compatibilidad de Diseqc 1.x para la generación de tono de 22 kHz resaltan el enfoque de Allegro en la flexibilidad y la optimización a nivel de sistema.
Ubicado en un paquete QFN de 3 mm x 3 mm con características de disipación térmica, el A8304Sestr-T ejemplifica el compromiso de Allegro con la miniaturización y la eficiencia térmica. Su cumplimiento de ROHS y su amplio rango de temperatura de funcionamiento (-20 ° C a 85 ° C) expanden aún más su aplicabilidad en entornos industriales, de consumo y aeroespaciales. Al priorizar el bajo ruido, la alta integración y la protección robusta (UVLO, OCP, TSD), Allegro Microsystems continúa estableciendo puntos de referencia en LNB Power Management, potenciando las soluciones de comunicación satelital de próxima generación en todo el mundo.
