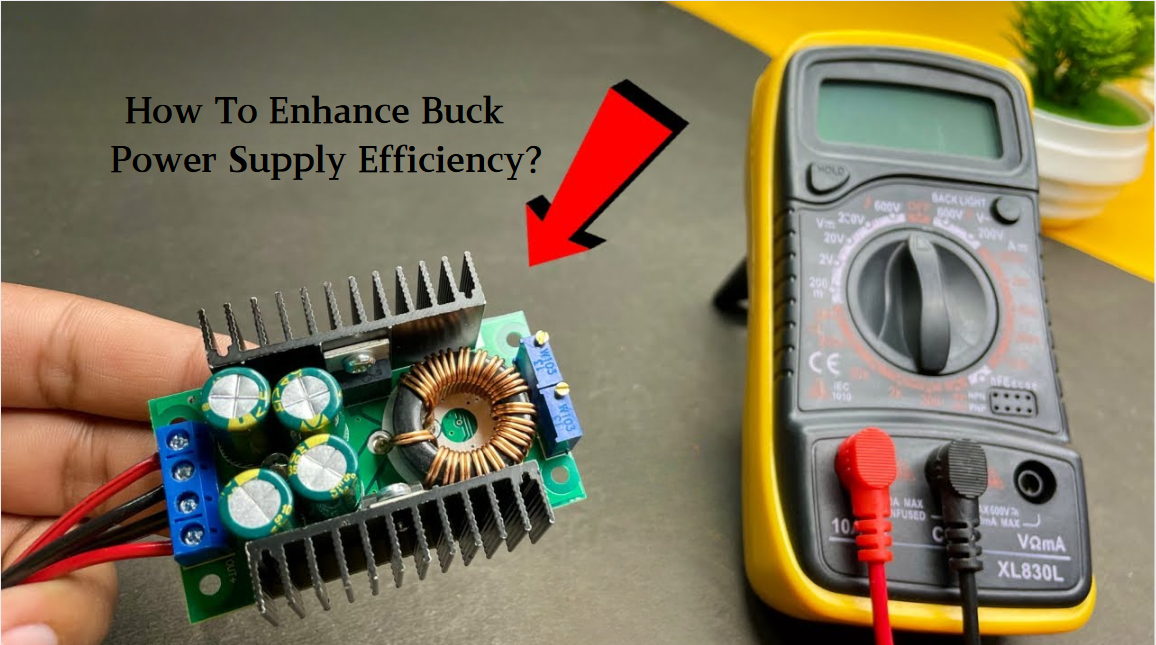

Mejorar la eficiencia deBuck (bajando) conmutaciónLos suministros de energía requieren un enfoque multidimensional dirigido a fuentes de pérdida de energía, incluida la selección de componentes, la optimización de la topología, las estrategias de control y la gestión térmica. A continuación se presentan estrategias y prácticas centrales de ingeniería:
1. Reducción de pérdidas de conmutación: optimización de procesos dinámicos
1.1 Selección de dispositivos de conmutación de alta velocidad y baja baja
Dispositivos MOSFET/GaN:
Elija componentes con baja carga de puerta (QG) y capacitancia de salida (COSS), como CSD18534Q5B (QG = 6.5NC,) de TI.
Para aplicaciones de alta frecuencia (> 1 MHz), use dispositivos de nitruro de galio (GaN) (p. Ej.
Optimización del circuito de accionamiento:
Emplee a los controladores de puerta dedicados (p. Ej., Ti UCC27211) para comprimir los retrasos de conmutación de nanosegundos a picosegundos, minimizando las pérdidas de superposición de voltaje durante las transiciones.
1.2 Técnicas de conmutación suave
Topología cuasi-resonante (QR):
Agregue un condensador resonante al circuito de dólar tradicional para aprovechar la inductancia de fuga del inductor y la capacidad de unión MOSFET paraconmutación de voltaje cero (ZVS). Adecuado para aplicaciones de alto voltaje (p. Ej., 48V → 12V), esto mejora la eficiencia en un 3%a 5%.
Control escalonado de múltiples fases:
Convertidores paralelos de 2 fases o 4 fases con cambios de fase de 180 °/90 ° para reducir la corriente de ondulación de entrada/salida y distribuir pérdidas de conmutación. Ideal para escenarios de alta corriente (por ejemplo, fuentes de alimentación del servidor, TI TPS53631).
2. Minimización de pérdidas de conducción: optimización de parámetros estáticos
2.1 Reemplazo completo de diodos con rectificación sincrónica
Comparación de pérdidas de ruedas libres:
Un diodo Schottky (caída de voltaje de 0.5V) disipa 2.5W a una carga 5A, mientras que un MOSFET síncrono () se disipa solo 0.25W, lo que mejora la eficiencia en ~ 8%.
Consideraciones de manejo:
Use controladores con control de tiempo muerto (por ejemplo, ADI LTC7820) para evitar el brote y optimizar la eficiencia de carga de luz a través del tiempo adaptativo.
2.2 Diseño de componentes de baja resistencia
Inductor:
Seleccione inductores de bajo DCR con devanado de alambre plano (p. Ej., Serie XAL de bobina, DCR <5MΩ) y blindaje magnético para reducir el EMI.
Condensador:
Condensadores de cerámica múltiples paralelos (MLCC) para la capacitancia de salida, con ESR total <10MΩ. Por ejemplo, los condensadores de 3 × 10μF/125 ℃ X7R en paralelo pueden manejar la corriente de ondulación 6A.
3. Estrategias de topología y control: optimización de eficiencia dinámica
3.1 Cambio de modo adaptativo
Control de detección de carga:
Cambie a la modulación de frecuencia de pulso (PFM) a las cargas de luz. Por ejemplo, el TI LM25118 mantiene> 85% de eficiencia con carga de <10 mA y una corriente inactiva tan baja como 30 μA.
Use PWM de frecuencia fija para cargas pesadas para garantizar una respuesta dinámica (por ejemplo, voltaje de ondulación <1% del voltaje de salida).
3.2 Optimización de voltaje de entrada amplia
Regulación de voltaje segmentado:
Para rangos de entrada amplios (p. Ej., 4.5V-36V), use una topología de cascada de buck-buck para evitar pérdidas excesivas de conmutación de ciclos de bajo servicio (d <0.1) en convertidores de dinero en etapa única.
Ejemplo:Un dólar frontal reduce 36V a 12V, y un dólar trasero se reduce a 5V, mejorando la eficiencia total en un 6% en comparación con un diseño de una sola etapa.
4. Gestión y diseño térmico: desde el diseño hasta la implementación
4.1 Caracterización térmica de componentes
Diseño térmico de Mosfet:
Elija paquetes de baja resistencia térmica (por ejemplo, QFN 3x3, ℃) y conecte almohadillas térmicas de PCB directamente a recintos de metal para mantener la temperatura de la unión (TJ) por debajo de 100 ℃.
Destrecedora del inductor térmico:
Asegúrese de que la corriente operativa del inductor permanezca por debajo del 80% de la corriente de saturación (por ejemplo, corriente continua ≤8a para un inductor de saturación de 10A) para evitar caídas de eficiencia de la saturación del núcleo.
Bucle de alimentación minimizado:
Mantenga el condensador de entrada → MOSFET → Ruta del inductor dentro de los 10 mm. Use PCB de 4 capas con un plano de tierra completo en la capa interna para reducir la inductancia de bucle (<1NH).
Aislamiento de potencia de señal:
Las líneas de muestreo de retroalimentación de ruta (FB) lejos del inductor y los nodos de interruptor para evitar el acoplamiento de ruido de alta frecuencia; El muestreo diferencial puede mejorar la inmunidad de ruido.
5. Tecnologías de vanguardia y estudios de casos
5.1 Aplicaciones de semiconductores de BandGAP ancho
Fuente de alimentación GaN Buck:
Un diseño basado en TI LMG5200 GaN FET para 24V → 3.3V/5A de alimentación funciona a 2MHz, reduciendo el tamaño del inductor en un 50% y alcanzando un 94% de eficiencia (vs. ~ 90% para MOSFET tradicionales).
5.2 Técnicas de integración magnética
Soluciones de inductores acoplados:
En los convertidores de dólares múltiples, los inductores integrados de núcleo magnético (p. Ej., Buck de 2 fases) mejoran la cancelación de la corriente de ondulación en un 30% y reducen las pérdidas de núcleo en un 20%.
6. Verificación y depuración de optimización de eficiencia
Puntos de prueba clave:
Use un osciloscopio para medir las formas de onda MOSFET VGS y VDS, asegurando el cambio de tiempos de transición <50ns y un timbre mínimo (sobreímetro <10% del voltaje de suministro).
Use una imagen térmica infrarroja para verificarMosfety temperaturas del inductor, manteniendo las diferencias de temperatura del punto de acceso dentro de 10 ℃ para evitar el sobrecalentamiento localizado.
Método de descomposición de pérdida:
Medir las pérdidas sin carga (dominadas por las pérdidas de cambio) con el inductor desconectado y las pérdidas de conducción de carga completa con el inductor conectado, para identificar y optimizar las fuentes de pérdida primaria.
Conclusión: un enfoque de sistemas para la mejora de la eficiencia
Alta frecuencia + Bandgap: Adecuado para aplicaciones sensibles al tamaño (por ejemplo, alimentación de drones), negociando algunas pérdidas de conmutación por factores de forma compacta.
Rectificación sincrónica + fase múltiple: Ideal para escenarios de alta corriente (por ejemplo, alimentación de CPU), reduciendo el estrés de un solo dispositivo a través del intercambio de corriente paralela.
Control adaptativo + diseño térmico: Garantiza una alta eficiencia en todos los rangos de carga (carga de luz> 80%, carga pesada> 92%) y extiende la vida útil de los componentes a través de la gestión térmica.
Al integrar estas estrategias, la eficiencia del suministro de alimentación de Buck puede alcanzar el 92%al 95%a las cargas típicas (50%), cumpliendo con los requisitos de aumento de EMI y temperatura al tiempo que proporciona soluciones confiables para los sistemas de energía de alta densidad.
