En los sistemas electrónicos, la pureza y la precisión de las señales determinan directamente el rendimiento de los dispositivos. Filtros electrónicos compuestos deAmplificadores operativos (amplificadores operacionales)se han convertido en un "puente" que conecta señales originales e información válida, gracias a su capacidad de filtrar con precisión las frecuencias de señal. Desde un simple filtrado de ondas de la fuente de alimentación hasta una compleja demodulación de señales de comunicación, estos filtros activos, a través de la ingeniosa combinación de amplificadores operacionales, resistencias y condensadores, logran la retención o atenuación de señales a frecuencias específicas. No solo resuelven los inconvenientes de los filtros pasivos, como la capacidad de carga débil y las curvas características suaves, sino que también aseguran la estabilidad y la confiabilidad en el proceso de procesamiento de la señal a través de la entrada de alta impedancia y las características de salida de baja impedancia de los amplificadores operacionales. Este artículo ordenará sistemáticamente los conceptos básicos, las clasificaciones, los principios de trabajo y los escenarios de aplicación de los filtros OP-APP, proporcionando una perspectiva completa de la teoría a la aplicación para la práctica de ingeniería electrónica.
¿Qué es un filtro electrónico que usa amplificadores operativos?
Un filtro electrónico compuesto por amplificadores operativos (amplificadores operacionales)es un circuito que procesa selectivamente los componentes de frecuencia de las señales eléctricas de entrada, con los amplificadores operacionales como dispositivos activos centrales, combinados con componentes pasivos como resistencias y condensadores. En comparación con los filtros pasivos que consisten únicamente en resistencias, inductores y condensadores, estos filtros activos ofrecen ventajas como ganancia controlable, capacidad de carga fuerte y la capacidad de lograr características de filtrado empinadas sin grandes inductores. La alta impedancia de entrada y la baja impedancia de salida de los amplificadores operacionales aislan efectivamente el impacto de las fuentes de señal y las cargas en el rendimiento del filtrado, haciendo que los módulos clave de filtros en equipos de comunicación, instrumentación, procesamiento de audio y otros campos.
El papel de los filtros electrónicos
Los filtros electrónicos juegan múltiples roles clave en sistemas electrónicos:
Purificación de la señal:Las señales de salida del sensor a menudo se mezclan con varios ruidos de alta frecuencia; Los filtros pueden eliminar estos ruidos para dejar claras señales útiles. Por ejemplo, en la salida de un sensor de temperatura, los filtros pueden eliminar la interferencia de alta frecuencia introducida por el circuito, lo que hace que los datos de temperatura sean más precisos.
Selección de frecuencia:En los sistemas de comunicación, las señales de diferentes canales se transmiten a diferentes frecuencias; Los filtros pueden seleccionar señales de la frecuencia objetivo de ellos para evitar la interferencia entre canales. Al igual que una radio recibe programas de diferentes frecuencias, ajustando diferentes filtros.
Protección contra la interferencia:Hay mucha interferencia electromagnética en entornos industriales; Los filtros pueden evitar que estas señales de interferencia ingresen circuitos sensibles, asegurando el funcionamiento estable del sistema. Por ejemplo, en el equipo de control de automatización, los filtros pueden resistir la interferencia de alta frecuencia generada cuando comienzan los motores.
Formación de señal:Durante la transmisión de datos, las señales se distorsionan después de la transmisión a larga distancia; Los filtros pueden recortarlos para restaurar la forma original de las señales, asegurando la recepción precisa de los datos.

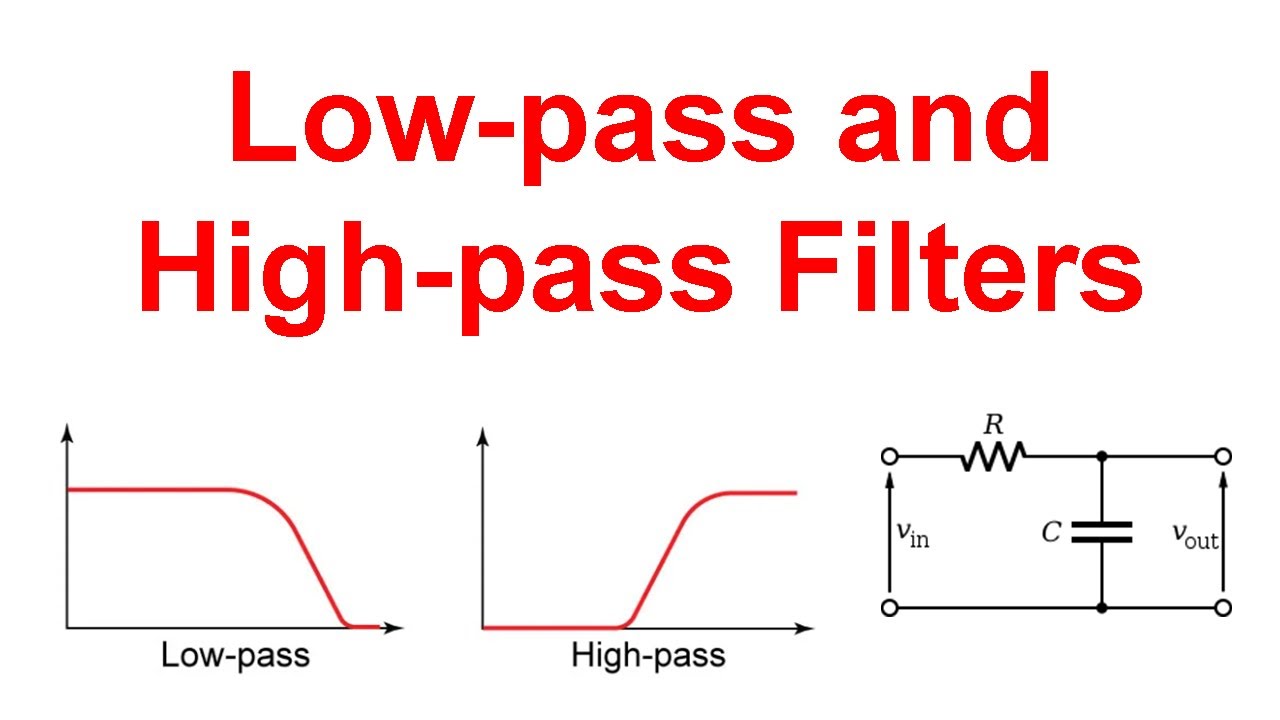

Diferentes tipos de filtros electrónicos
Los filtros electrónicos se pueden clasificar en función del tipo de señales que procesan y los requisitos de aplicación.
Tipos de filtros por procesamiento de señal:
Filtros analógicos: Estos filtros manejan señales analógicas continuas. Se usan comúnmente en equipos de transmisión y audio tradicionales. Al manipular directamente las amplitudes de señal, los filtros analógicos son adecuados para las solicitudes en tiempo real.
Filtros digitales: Estos procesan señales discretas digitalizadas y están ampliamente empleadas en dispositivos de comunicación modernos y sistemas informáticos. Realizan operaciones matemáticas en datos de señales, ofreciendo flexibilidad y precisión en aplicaciones como el procesamiento de audio y las telecomunicaciones.
Tipos de filtros por banda de frecuencia:
Filtros de paso bajo: Estos permiten que las señales de baja frecuencia pasen mientras suprimen las de alta frecuencia. Son altamente efectivos para eliminar el ruido y la interferencia de las señales. Por ejemplo, los filtros de paso bajo pueden purificar las salidas del sensor eliminando el ruido de alta frecuencia.
Filtros de paso alto: Estos permiten que las señales de alta frecuencia pasen y atenúan las señales de baja frecuencia o DC. A menudo se usan para el aumento previo de la señal, como enfatizar los bordes en el procesamiento de imágenes o eliminar el zumbido en las señales de audio.
Filtros de paso de banda: Estos permiten que las señales dentro de un rango de frecuencia específico pasen mientras suprimen las que están fuera de este rango. Son adecuados para aplicaciones que requieren selección de frecuencia y extracción de señal, como la sintonización de receptores de radio a estaciones específicas.
Filtros de parada de banda: Estas suprimen las señales dentro de una banda de frecuencia específica al tiempo que permiten que las señales fuera de la banda pasen. Se utilizan en escenarios en los que es necesario bloquear un rango de frecuencia específico, como eliminar la interferencia de la línea de alimentación en los equipos de audio.
Filtros de todo el paso: Estos tienen una respuesta de frecuencia plana y no atenúan ninguna frecuencia. Se utilizan para la corrección de fase, el retraso y la igualación de retraso en lugar del filtrado tradicional.
Técnicas y componentes de diseño:
Filtros pasivos: Compuesto por resistencias, inductores y condensadores, estos filtros no contienen componentes activos como transistores o amplificadores. Son simples en estructura, rentables y estables, comúnmente utilizados en aplicaciones de RF y fuentes de alimentación.
Filtros activos: Estos incluyen componentes de amplificación electrónica, como amplificadores operativos, que permiten la mejora de señales débiles. Son adecuados para aplicaciones que requieren amplificación de señal y pueden lograr un rendimiento más alto y características de respuesta más complejas en comparación con los filtros pasivos.
Tipos de montaje:
Filtros a bordo: Estos se integran directamente en las placas de circuito, utilizados en dispositivos y sistemas donde el espacio y la integración son consideraciones críticas.
Filtros de panel: Más grandes y independientes, estos filtros generalmente se montan en bastidores o paneles, separados del circuito principal. Son ideales para aplicaciones que requieren una inspección y mantenimiento convenientes.
Filtros especializados:
Filtros ChebyShev: Estos tienen ondas en la banda de paso o banda de parada, proporcionando una mejor precisión de control dentro de los rangos de frecuencia específicos. Son adecuados para aplicaciones que necesitan características de corte fuertes.
Filtros gaussianos: Estos son filtros lineales y suaves de paso bajo que usan funciones gaussianas para la selección de peso. Eliminan efectivamente el ruido gaussiano y se utilizan para la reducción de ruido en el procesamiento de señal o imagen.
Filtros de paso bajo
Estructura básica:Compuesto por un amplificador operacional, una resistencia y un condensador. Un filtro de paso bajo común de primer orden tiene una estructura simple, que contiene solo un amplificador operacional, una resistencia y un condensador. El amplificador operacional aquí juega el papel de amplificación y amortiguación, lo que hace que la salida del filtro sea más estable.
Principio de trabajo:Cuando la frecuencia de la señal de entrada es menor que la frecuencia de corte, la reactancia capacitiva es grande y la señal se transmite principalmente a través de la resistencia, saliendo casi sin atenuación; Cuando la frecuencia es más alta que la frecuencia de corte, la reactancia capacitiva disminuye bruscamente, la mayor parte de la señal está derivada por el condensador y la señal de salida se atenúa significativamente.
Escenarios de aplicación:Comúnmente utilizado en la mejora del bajo de equipos de audio, el filtrado de ondas de la fuente de alimentación, etc. Por ejemplo, en los suministros de CC, los filtros de paso bajo pueden filtrar los componentes de CA para proporcionar una salida de CC estable.
Filtros de paso alto
Estructura básica:También compuesto por un amplificador operacional, una resistencia y un condensador, pero el modo de conexión del condensador y la resistencia es diferente al de los filtros de paso bajo. En un filtro de paso alto de primer orden, el condensador está conectado en serie en la ruta de la señal, y la resistencia está conectada a tierra.
Principio de trabajo:Para señales de alta frecuencia, la reactancia capacitiva es pequeña, por lo que la señal puede pasar suavemente a través del condensador hasta el extremo de salida; Mientras que las señales de baja frecuencia son difíciles de pasar debido a la gran reactancia capacitiva, y la mayoría de ellas se basan en la resistencia, dando así la supresión de las señales de baja frecuencia.
Escenarios de aplicación:Ampliamente utilizado en el ajuste de los agudos de los equipos de audio, la eliminación del desplazamiento de CC, etc. En los amplificadores de audio, los filtros de paso alto pueden eliminar el ruido de baja frecuencia en las señales de audio, aclarando los agudos.
Filtros de paso de banda
Un filtro de paso de banda puede permitir que pasen las señales dentro de un rango de frecuencia específico. Este rango de frecuencia está determinado por la frecuencia de corte inferior y la frecuencia de corte superior, y la banda de frecuencia entre ellos se llama banda de paso.
Diagrama de circuito de filtro de paso de banda
Estructura básica:Se puede formar conectando un filtro de paso bajo y un filtro de paso alto en serie. El rango de banda de paso se determina estableciendo razonablemente las frecuencias de corte de los dos filtros. El OP-APP no solo proporciona función de amplificación, sino que también combina bien las características de los dos filtros.
Principio de trabajo:Cuando la frecuencia de la señal de entrada está dentro de la banda de paso, puede pasar a través del filtro de paso alto y el filtro de paso bajo, que sale suavemente; Cuando la frecuencia es más baja que la frecuencia de corte inferior, el filtro de paso alto la suprime; Cuando la frecuencia es más alta que la frecuencia de corte superior, está atenuada por el filtro de paso bajo.
Escenarios de aplicación:Utilizado en sistemas receptores de comunicación para extraer señales de portador de frecuencias específicas; En equipos médicos, como electrocardiógrafías, para detectar componentes de frecuencia específicos de las señales eléctricas del corazón.
Filtros de parada de banda
El papel de un filtro de parada de banda es bloquear las señales dentro de un rango de frecuencia específico, que también se define por las frecuencias de corte inferior y superior, y esta banda de frecuencia se llama banda de parada.

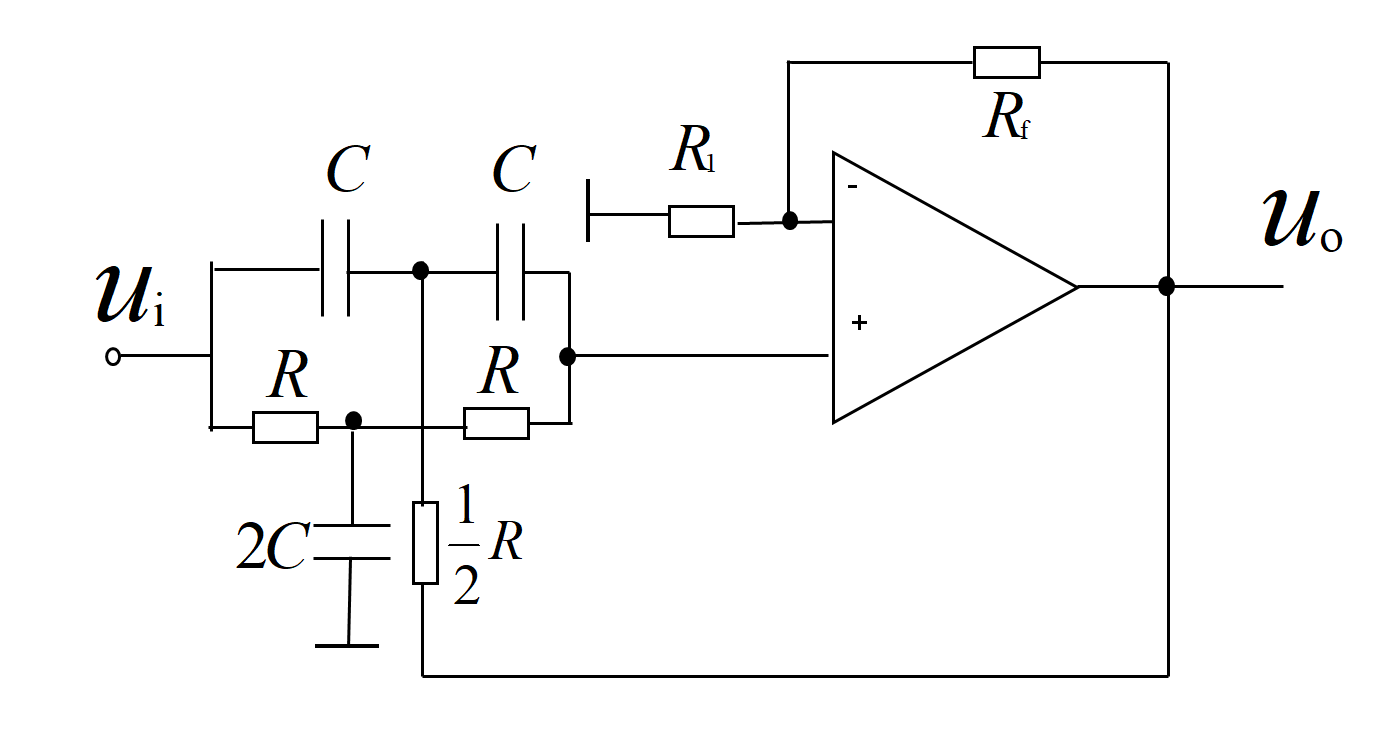

Diagrama del circuito del filtro de parada de banda
Estructura básica:Generalmente compuesto por un filtro de paso bajo y un filtro de paso alto conectado en paralelo. El amplificador operacional aquí juega el papel de la superposición de la señal, sintetizando las señales de salida de los dos filtros.
Principio de trabajo:Cuando la frecuencia de la señal de entrada está dentro de la banda de parada, no puede pasar a través del filtro de paso bajo ni el filtro de paso alto, por lo que la señal de salida se atenúa significativamente; Cuando la frecuencia es más baja que la frecuencia de corte más baja, se puede emitir a través del filtro de paso bajo; Cuando la frecuencia es más alta que la frecuencia de corte superior, se puede emitir a través del filtro de paso alto.
Escenarios de aplicación:Se utiliza principalmente para eliminar la interferencia de frecuencias específicas, como filtrar la interferencia de frecuencia de potencia de 50Hz o 60Hz en los sistemas de energía; Eliminar el ruido de frecuencias específicas en el procesamiento de audio.
Conclusión
Con el desarrollo continuo de la tecnología electrónica, los requisitos de rendimiento para los filtros se están volviendo cada vez más altos, como bandas de paso más estrechas y características más pronunciadas. En el futuro, los filtros híbridos que combinan la tecnología de procesamiento de señales digitales pueden convertirse en una tendencia de desarrollo, ampliando aún más sus campos de aplicación. Dominar los principios de trabajo y los métodos de diseño de estos filtros es crucial para los ingenieros electrónicos, ya que puede proporcionar una base sólida para el diseño y la optimización de varios sistemas electrónicos.
Productos de venta en caliente de sic
71421LA55J8 Upd44165184bf5-e40-eq3-a SST39VF800A-70-4C-B3KE IS66WV1M16DBLL-55BLI-TR AS4C32M16SB-7BIN W25q16fwsnig
AS7C34098A-20JIN 752369-581-C W957D6HBCX7I TR IS61LPS12836EC-200B3LI MX25L12875FMI-10G QG82915PL
La información del producto es deSIC Electronics Limited. Si está interesado en el producto o necesita parámetros del producto, puede contactarnos en línea en cualquier momento o enviarnos un correo electrónico: sales@sic-chip.com.
Filtros de amplificador operativo frecuentemente preguntas [Preguntas frecuentes]
Conceptos y clasificación básicos
¿Qué es un filtro de amplificador operativo?
Un filtro de amplificador operativo es un circuito electrónico compuesto por un amplificador operativo como el dispositivo de núcleo activo, combinado con componentes pasivos como resistencias y condensadores. Se utiliza para pasar o atenuar selectivamente componentes de frecuencia específicos de la señal de entrada y se puede dividir en bajo paso, paso alto, paso de banda, parada de banda y otros tipos.
¿Cuáles son las principales diferencias entre los filtros activos y los filtros pasivos?
Los filtros activos incluyen componentes activos, como los amplificadores operativos, y tienen las ventajas de ganancia controlable, una fuerte capacidad de carga y la capacidad de lograr características de filtrado empinadas sin inductores de gran volumen; Los filtros pasivos solo consisten en resistencias, inductores y condensadores, con una estructura simple pero una ganancia fija y se ven muy afectados por la carga.
Parámetros de rendimiento
¿A qué se refiere la frecuencia de corte de un filtro?
La frecuencia de corte se refiere a la frecuencia a la que la potencia de la señal está atenuada por 3DB, que es el límite que divide la banda de paso y la banda de parada. Por ejemplo, la frecuencia de corte de un filtro de paso bajo es el punto crítico donde las señales de alta frecuencia comienzan a ser atenuadas significativamente.
¿Cómo afecta el orden de un filtro su rendimiento?
El orden está determinado por el número de componentes de almacenamiento de energía (condensadores, inductores) en el circuito. Cuanto mayor sea el orden, más pronunciado es la curva característica de filtrado, y más rápida es la velocidad de atenuación de las señales en la banda de parada (por ejemplo, la velocidad de rollo de un filtro de primer orden es de 20dB por década, y la de un filtro de segundo orden es de 40dB por década).
¿Cómo medir la selectividad de un filtro?
Para los filtros de paso de banda y parada de banda, la selectividad se puede medir mediante el factor de calidad (valor Q). Cuanto mayor sea el valor Q, más estrecho es la banda de paso (o banda de parada) y mayor es la precisión de la detección de frecuencias específicas.
Diseño y aplicación
Al diseñar un filtro de paso bajo, ¿cómo seleccionar los valores de resistencia y condensador?
Se puede calcular de acuerdo con la frecuencia de corte objetivo FC a través de la fórmula FC = 1/2πrc. Por ejemplo, si se requiere una frecuencia de corte de 1kHz, se puede seleccionar una combinación de una resistencia de 15.9kΩ y un condensador de 10 NF (r = 1/2πfcc).
¿Por qué pueden los filtros de paso alto eliminar la compensación de DC?
Los filtros de paso alto atenúan significativamente las señales de baja frecuencia (incluidas las señales de CC con una frecuencia de 0). Las señales de DC se suprimen porque no pueden pasar a través del condensador de la serie, eliminando así la compensación de DC.
¿Cómo se determina el rango de banda de paso de un filtro de paso de banda?
Está determinado conjuntamente por la frecuencia de corte más baja (Fbajo) y la frecuencia de corte superior (Falto). La banda de pase es el rango de frecuencia desde Fbajoa Falto, que generalmente se realiza en cascada un filtro de paso alto (configuración Fbajo)y un filtro de paso bajo (configuración Falto).
¿En qué escenarios se usan más comúnmente los filtros de parada de banda?
Se utilizan principalmente para suprimir las señales de interferencia de frecuencias específicas. Por ejemplo, filtrando la interferencia de frecuencia de potencia de 50Hz/60Hz en equipos de audio y señales de interferencia de bloqueo de canales adyacentes en los sistemas de comunicación.
Problemas de uso práctico
¿El voltaje de suministro del amplificador operativo afecta el rendimiento del filtro?
Sí, lo hace. El voltaje de suministro determina la amplitud de señal máxima que el filtro puede manejar. Si la amplitud de la señal de entrada excede el rango de suministro, puede causar distorsión de la señal; Al mismo tiempo, las características de respuesta de frecuencia de algunos filtros también cambiarán con el voltaje de suministro.
¿Cómo reducir la interferencia de ruido del filtro?
Durante el diseño, la ruta de la señal debe ser corta y recta, lejos de las fuentes de ruido de alta frecuencia; Seleccione amplificadores operativos de bajo ruido, establezca condensadores de desacoplamiento de la fuente de alimentación razonable; Para aplicaciones de alta precisión, se pueden adoptar medidas de blindaje para reducir la interferencia electromagnética.
¿Cómo manejar pines de amplificador operacional no utilizado?
Se debe evitar que los pasadores de amplificador operacional no utilizado se dejen flotar. La entrada no invertida se puede conectar a tierra, la entrada de inversión se puede conectar a tierra a través de una resistencia, y la salida puede ser cortocuitada con la entrada invertida (formando un seguidor de ganancia de unidad) para evitar que la interferencia afecte otros circuitos.
¿Cuál es la relación entre el ancho de banda del filtro y la velocidad de procesamiento de la señal?
Cuanto más amplio sea el ancho de banda, más amplio será el rango de frecuencias de señal que el filtro puede manejar, lo cual es adecuado para el procesamiento de señal de alta velocidad; Pero un ancho de banda excesivamente ancho puede introducir más ruido, por lo que es necesario seleccionar un filtro con un ancho de banda apropiado de acuerdo con el rango de frecuencia de señal real.
