P55NF06 N-canal Mosfet: todo lo que necesita saber

En el vasto paisaje de dispositivos semiconductores,MOSFETS (metal - óxido - campo semiconductor - transistores de efecto)Juega un papel fundamental, especialmente en Power Electronics. Entre los numerosos modelos MOSFET disponibles, el P55NF06 se destaca por su combinación única de características, lo que lo hace adecuado para una amplia gama de aplicaciones. Este artículo profundiza en el mundo de P55NF06 MOSFET, explorando sus especificaciones técnicas, principios de trabajo, aplicaciones y ventajas sobre otros dispositivos similares.

STP55NF06+Bom

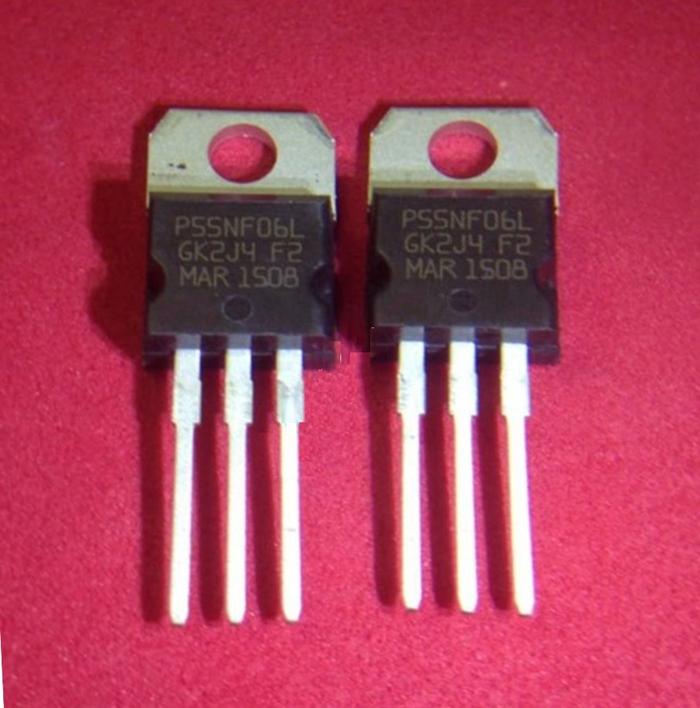

¿Qué es un P55NF06 N-Channel Power MOSFET?

El P55NF06 es un MOSFET de alimentación de N - ChannelLanzado por Stmicroelectronics. Tiene un voltaje nominal de 60V y una corriente de drenaje continua de 50A a 25 ° C. Con una resistencia ultra - baja en la resistencia (valor típico de 0.018Ω), puede reducir significativamente el consumo de energía. Cuenta con una velocidad de conmutación rápida y un excelente rendimiento dinámico, adecuado para aplicaciones de conmutación de alta velocidad y alta velocidad, como control del motor, convertidores de CC - DC. Empacado a - 220, tiene un buen rendimiento de disipación de calor. Se usa ampliamente en la electrónica automotriz, como sistemas de inyección de combustible, ABS y sistemas de airbag, debido a su alta confiabilidad.

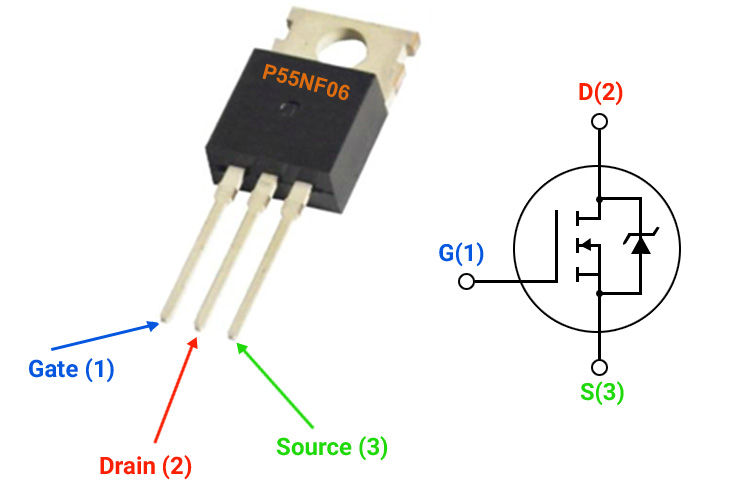

P55NF06 MOSFET PINOUT

P55NF06 MOSFETEspecificaciones técnicas

Características clave de P55NF06 MOSFET

El P55NF06 N-canal MOSFET, producido por STMicroelectronics, está diseñado para aplicaciones de alto rendimiento. Aquí están sus características clave:

Baja resistencia (RDS (ON))

RDS (ON) típico extremadamente bajo de18 MΩ(en VGS = 10V), minimizando las pérdidas de conducción y la generación de calor.

Permite un manejo eficiente de potencia en aplicaciones de alta corriente.

Alta capacidad de corriente

Corriente de drenaje continuo (id) de50A(a 25 ° C), adecuado para el control del motor, los convertidores DC-DC y los suministros de alimentación.

Puede manejar las corrientes máximas hasta200a, haciéndolo robusto para las cargas transitorias.

Calificación de voltaje

Calificación de voltaje de fuente de drenaje (VDS) de60V, proporcionando un margen de seguridad para aplicaciones con picos de voltaje.

Velocidad de conmutación rápida

Baja carga de puerta (QG ~ 72 NC) y tiempos de aumento/caída cortos, lo que permite el cambio rápido en los circuitos PWM.

Ideal para aplicaciones de alta frecuencia (por ejemplo, reguladores de cambio de hasta 100kHz+).

Rendimiento térmico

Paquete TO20 con excelente conductividad térmica, lo que permite una disipación de calor eficiente.

Disipación de potencia (PD) de150W(con un tratamiento térmico adecuado).

Ruggedness mejorado

Avalanche Energy clasificado (EAS) para operaciones confiables bajo cargas inductivas.

Protección incorporada contra las condiciones de sobrecorriente y sobrevoltaje.

Compatible con nivel lógico

Voltaje de umbral de puerta (VGS (TH)) de ~ 2-4V, compatible con salidas lógicas estándar (por ejemplo, microcontroladores de 5 V).

P55NF06 MOSFETS equivalente

Para aplicaciones de alta corriente, hay varios MOSFET que pueden reemplazarel P55NF06. Los modelos equivalentes notables incluyen el 110N10, 65N06, 50N06, 75N06 y 80N06. Estos modelos ofrecen capacidades de manipulación de corriente y voltaje comparables, lo que los hace adecuados para tareas intensivas de gestión de energía. Por ejemplo, cuando es aceptable una capacidad de corriente ligeramente más baja, los modelos 50N06 y 65N06 son opciones ideales, ya que pueden optimizar el consumo de energía y reducir la salida de calor, extendiendo así la vida útil del sistema y mejorando la eficiencia.
Para aplicaciones que requieren diferentes umbrales de voltaje o con restricciones de empaque, los modelos como BR75N75, BR80N75 y BUK7509-75A son ideales. Estos MOSFETS equilibran la capacidad de manejo de potencia y el tamaño físico, proporcionando flexibilidad de diseño sin comprometer el rendimiento. Son adecuados para aplicaciones que exigen características operativas específicas (por ejemplo, diferentes capacidades de manipulación de voltaje o una mejor gestión térmica) que el P55NF06 puede no ofrecer.
Para las aplicaciones que operan bajo frecuencias extremadamente altas o condiciones térmicas duras, se pueden considerar productos alternativos del rectificador internacional, como el IRF1405, IRF2807, IRF3205, IRF3256 e IRF4410A. Estos MOSFET son reconocidos por su confiabilidad en entornos duros como aplicaciones automotrices. El IRF3205 e IRF3256 están diseñados específicamente para soportar las rigurosas condiciones de operación de las aplicaciones de alto estrés.
Para los diseños que requieren ajuste de velocidad de conmutación, valores de resistencia o características de carga de puerta, MOSFET como el IRFB3207, IRFB4710, IRFB7740 e IRFZ44N ofrecen una variedad de opciones. Estos modelos permiten a los diseñadores hacer coincidir con precisión el MOSFET con sus necesidades específicas.

Principios de P55NF06 MOSFET

El P55NF06, un MOSFET de N - Channel, tiene tres terminales: puerta (g), fuente (s) y drenaje (d). Un voltaje positivo en la puerta en relación con la fuente genera un campo eléctrico. Este campo extrae electrones de la fuente, formando un canal de tipo N entre la fuente y el drenaje. Cuando el voltaje de la fuente (VGS) supera el umbral de ~ 3V, la conductividad del canal salta, dejando que el flujo de corriente de origen (ID) de drenaje de drenaje. Si VGS permanece por debajo de ese umbral, el MOSFET se mantiene apagado, apenas un paso actual entre drenaje y fuente.

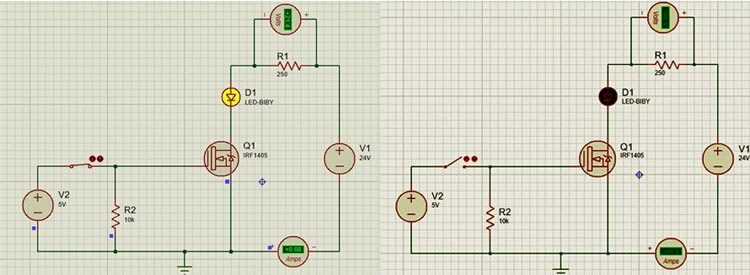

P55NF06 Circuito simulado MOSFET

En el estado ON - su resistencia a la fuente de drenaje (RDS (ON)) es realmente bajo, alrededor de 0.018Ω. Esa baja resistencia hace que la conducción de corriente sea eficiente, reduciendo la potencia perdida como calor. Al igual que, en el circuito dado, cuando el VGS derecho golpea Q1 (el IRF1405, que funciona de manera similar), la corriente puede fluir a través del LED para encenderlo.
Además, tiene una capacitancia de entrada relativamente baja (CISS) y carga de puerta (QG). Estos ayudan a cambiar rápidamente. La CISS baja permite que la puerta de la puerta de la capacitancia de la fuente y la descarga rápidamente, lo que hace que las transiciones encendidas sean rápidas) sea importante para cosas como los convertidores de CC - DC que necesitan un cambio de velocidad alta. Es bueno cómo estos pequeños aspectos trabajan juntos para que el Mosfet haga su trabajo, ¿sabes?

Pros y contras de P55NF06 MOSFET

El P55NF06 N-canal MOSFETOfrece un equilibrio de rendimiento y versatilidad para aplicaciones de alto voltaje y alta corriente, pero también tiene limitaciones. Aquí están sus pros y contras clave:

Pros

Manejo de alta corriente: Con una corriente de drenaje continuo (ID) de 50A (a 25 ° C) y una corriente máxima de hasta 200a, admite de manera confiable aplicaciones de alta carga como unidades de motor y convertidores de potencia.

Bajas pérdidas de conducción: Su resistencia ultra baja (RDS (ON) ≈ 18 MΩ a VG = 10V) minimiza la pérdida de energía durante la conducción, mejorando la eficiencia general del sistema.

Calificación de voltaje moderado: Un voltaje de fuente de drenaje de 60 V (VDS) proporciona un margen seguro para aplicaciones con picos de voltaje, adecuado para sistemas de 12 V/24 V (por ejemplo, automotriz, industrial).

Conmutación rápida: La carga de puerta baja (≈72 NC) y los tiempos rápidos de aumento/caída permiten un funcionamiento eficiente en circuitos PWM de alta frecuencia, como los convertidores DC-DC.

Rendimiento térmico robusto: El paquete TO-220 ofrece una excelente disipación de calor, que respalda hasta 150 W de disipación de potencia con el consumo de calor adecuado, crítico para escenarios de alta corriente.

Rugosidad de avalancha: Clasificado para Avalanche Energy (EAS), soporta transitorios de carga inductiva, lo que mejora la confiabilidad en el control del motor y las aplicaciones de los inversores.

Rentable: Equilibra el rendimiento y la asequibilidad, lo que lo convierte en una opción económica para los sistemas auxiliares industriales y automotrices.

Contras

Rango de voltaje limitado: La clasificación de 60V VDS restringe el uso en aplicaciones de alto voltaje (p. Ej., 48V+ sistemas), donde se necesitan mosfets de mayor voltaje (p. Ej., 100V+).

No a nivel lógico optimizado: Mientras funcional con una unidad de puerta de 10 V, su umbral de puerta (VGS (TH) = 2–4V) puede requerir controladores de puerta adicionales para una operación confiable con lógica de 3.3V, a diferencia de los verdaderos MOSFET de nivel lógico.

Restricciones de paquetes: El paquete TO20, aunque térmicamente eficiente, es más voluminoso que las alternativas de montaje en la superficie (p. Ej., D2pak), lo que limita el uso en diseños limitados con espacio.

Mayor carga de puerta que algunas alternativas: En comparación con los MOSFET más nuevos, su carga de puerta (72 NC) es moderada, lo que puede reducir ligeramente la eficiencia de conmutación en aplicaciones de ultra alta frecuencia (p. Ej.,> 200kHz).

Sensibilidad a picos de sobretensión: Más allá de 60V, carece de protección, que requiere circuitos de sujeción externos en entornos propensos a transitorios de voltaje grandes (por ejemplo, maquinaria industrial pesada).

Aplicaciones P55NF06 MOSFET

El P55NF06, un MOSFET de potencia del canal N con una clasificación de voltaje de 60 V y una capacidad de corriente continua 50A, se usa ampliamente en varias aplicaciones de alta corriente y voltaje medio debido a su baja resistencia, velocidad de cambio rápido y un rendimiento robusto. Sus escenarios de aplicación clave incluyen:

Sistemas de control de motor: Ideal para impulsar motores DC, motores DC sin escobillas (BLDC) y motores paso a paso en equipos industriales, robótica y sistemas auxiliares automotrices. Su alta capacidad de manejo de corriente garantiza un funcionamiento estable incluso bajo fluctuaciones de carga.

Suministros y convertidores: Se utiliza en convertidores DC-DC Buck/Boost, reguladores de voltaje y alimentación de modo conmutado (SMPS) para electrónica de consumo, maquinaria industrial y dispositivos con batería. Maneja eficientemente la conversión de energía con una pérdida de energía mínima.

Electrónica automotriz: Aplicado en subsistemas automotrices como dirección asistida eléctrica, controles de iluminación y sistemas de gestión de baterías (BMS). Su diseño resistente resiste los duros entornos eléctricos y térmicos de los vehículos.

Inversores e inversores de poder: Adecuado para inversores a pequeña escala que convierten la alimentación de CC (de baterías o paneles solares) a CA, que alimenta electrodomésticos o equipos portátiles.

Sistemas de carga de baterías: Integrado en cargadores de batería para herramientas eléctricas, baterías auxiliares de EV y sistemas de almacenamiento de energía, gestionar las corrientes de carga y garantizar un funcionamiento seguro.

Interruptores de carga y circuitos de protección: Funciones como un interruptor de carga de alta corriente en los circuitos de distribución de energía, con una conmutación rápida que permite una respuesta rápida a condiciones de sobrecorriente o cortocircuito, protegiendo los componentes aguas abajo.

Automatización industrial: Se utiliza en controladores lógicos programables (PLC), unidades de motor y módulos de sensor, proporcionando una conmutación de alimentación confiable en las configuraciones de automatización de fábrica.

Análisis comparativo con otros MOSFET

El P55NF06 MOSFETTiene su propio conjunto de pros y contras cuando se trata de parámetros y rendimiento. Cuando lo apilan con otros MOSFET, las cosas se ponen interesantes. Tome los de baja corriente como el 2N7002, por ejemplo, los que son principalmente para el cambio de señal pequeña, superando a unos pocos cientos de miliampers. Sin embargo, el P55NF06 puede manejar 50A continuamente, lo cual es un gran salto. Eso lo hace mucho mejor para trabajos de alta corriente como el control de motor o los convertidores DC-DC.
Luego están los MOSFET de alto voltaje como el IRF840, que puede tomar 500V. El P55NF06 maximiza a 60 V, por lo que está fuera de su profundidad en configuraciones de alto voltaje. ¿Pero en sistemas de 12V o 24 V? Brilla. Su resistencia es mucho más baja que esos tipos de alto voltaje, lo cual es una gran ventaja cuando se trata de bajo voltaje y alta corriente.
Los MOSFET de nivel lógico como el IRLZ44N son una historia diferente. Están construidos para trabajar con voltajes bajos de puerta, alrededor de 5V, que es muy conveniente para los microcontroladores. El P55NF06 también puede ser impulsado por un microcontrolador, pero realmente necesita alrededor de 10V para encenderse por completo. Eso es una molestia en comparación con el IRLZ44N, sinceramente.
Los especialistas en alta frecuencia, como el SIC MOSFET C2M0080120D, están en una liga propia. Tienen pequeñas pérdidas de cambio y pueden correr a cientos de kilohertz o más. El P55NF06 cambia lo suficientemente rápido, pero su carga de puerta está en el lado más alto. ¿Está bien para las cosas generales de alta frecuencia, como hasta 100kHz, pero en escenarios de ultra alta frecuencia? No tanto.
Incluso entre MOSFET de calificación similar (50N06, 65N06), el P55NF06 se mantiene suyo. El 50N06 coincide con su corriente 50A, pero el P55NF06 tiene una menor resistencia, lo que significa menos potencia desperdiciada. El 65N06 puede manejar 65A, pero su resistencia es un poco más alta. Entonces, en general, el P55NF06 es más eficiente en esos casos.

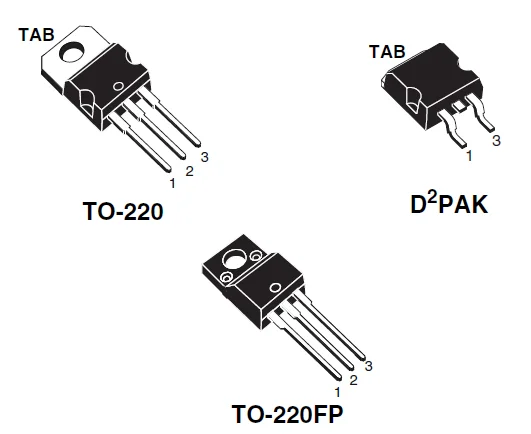

Paquetes STP55NF06

El STP55NF06 MOSFETestá disponible en varios tipos de paquetes. El más común es el paquete TO20. Este paquete es fácil de instalar y tiene un buen rendimiento de disipación de calor, que es beneficioso para que el STP55NF06 funcione de manera estable en aplicaciones actuales de alta Además, también se puede empaquetar en formatos d²pak y a 220FP. El paquete d²pak puede proporcionar un diseño más compacto en algunos casos, que es adecuado para aplicaciones con espacio limitado. El paquete TO20FP también puede tener sus propias características en la disipación e instalación de calor, pero el rendimiento específico debe determinarse de acuerdo con el diseño real del producto.

Productos de venta en caliente de sic

71421LA55J8             Upd44165184bf5-e40-eq3-a      SST39VF800A-70-4C-B3KE           IS66WV1M16DBLL-55BLI-TR       AS4C32M16SB-7BIN      W25q16fwsnig

AS7C34098A-20JIN        752369-581-C                 W957D6HBCX7I TR            IS61LPS12836EC-200B3LI           MX25L12875FMI-10G            QG82915PL

La información del producto es deSIC Electronics Limited. Si está interesado en el producto o necesita parámetros del producto, puede contactarnos en línea en cualquier momento o enviarnos un correo electrónico: sales@sic-chip.com.

Preguntas frecuentes [Preguntas frecuentes]

1. ¿Cuál es el voltaje máximo de fuente de drenaje (VDS) del P55NF06 MOSFET?
El voltaje máximo de fuente de drenaje (VDS) del MOSFET P55NF06 es de 60 voltios. Este es el límite absoluto para el voltaje que se puede aplicar de manera segura entre los terminales de drenaje y fuente. Vaya por encima de 60V, y es probable que el dispositivo falle de inmediato, por lo que debe clavar esto en el diseño del circuito.
2. ¿Cómo afecta la temperatura el rendimiento del P55NF06 MOSFET?
Cuando aumentan las temperaturas, este MOSFET comienza a tener un rendimiento inferior. Su resistencia a la resistencia aumenta, lo que lleva a una mayor disipación de potencia, y su capacidad de transporte de corriente recibe un golpe. Ejecutarlo a largo plazo no es solo malo para el rendimiento, es como una muerte lenta para el dispositivo, acortando drásticamente su vida útil. Por lo tanto, obtener la gestión del calor correcta no es negociable.
3. ¿Qué precauciones deben tomarse al manejar e instalar el P55NF06 MOSFET?
Las medidas antiestáticas son imprescindibles al manejar e instalar esta parte. Use una pulsera ESD o una estera antiestática: la electricidad estática puede freírla en un instante, lo cual es un desperdicio total. Además, no doble los cables y observe la temperatura de soldadura: es fácil evitar el daño físico o térmico si tiene cuidado.
4. ¿Puede el P55NF06 MOSFET ser impulsado directamente por un microcontrolador?
Técnicamente, sí: si el voltaje de salida del microcontrolador cubre el umbral de la puerta de MOSFET (típicamente 2–4V). Pero para aplicaciones de alta frecuencia o alta corriente, un controlador de puerta es mucho mejor. Sin él, el microcontrolador podría tener dificultades para conducir el MOSFET de manera eficiente, ralentizando el cambio de cambio y doler el rendimiento. Un poco derrota el propósito, ¿verdad?
5. ¿Cómo maneja las cargas inductivas P55NF06 MOSFET?
Puede manejar cargas inductivas (como motores o transformadores), pero hay una captura: el cambio de cargas inductivas crea picos de voltaje que pueden soplar el MOSFET. La solución? Agregue un diodo de rueda libre para sujetar esos picos. Omita esto y está pidiendo un dispositivo frito, es así de simple.
6. ¿Cuál es la capacitancia de entrada (CISS) del P55NF06 MOSFET?
Su capacitancia de entrada típica (CISS) es de alrededor de 1350 pf. Esto es importante para el cambio de alta frecuencia: la mayor capacitancia ralentiza la carga/descarga de la puerta hacia abajo, arrastrando hacia abajo la velocidad de conmutación. Por lo tanto, el circuito del conductor debe tener en cuenta esto para mantener las cosas ágiles.
7. ¿Cómo elegir el disipador térmico correcto para el P55NF06 MOSFET?
Comience por calcular la disipación de potencia real del dispositivo. Luego, elija un disipador térmico que pueda manejar ese calor, manteniendo el MOSFET dentro de su rango de temperatura de funcionamiento seguro. La escatima en el disipador térmico aquí hay un movimiento de novato, sobre el cochecito simplemente causará problemas constantes.
8. ¿Qué circuitos de protección se recomiendan para el P55NF06 MOSFET?
La sobretensión, la sobrecorriente y la protección de la sobretemperatura son conceptos básicos. Además, la conmutación de alta velocidad puede crear picos de voltaje, por lo que agregar un circuito de desaire (como una red RC o RCD) ayuda a suprimirlos. Omita estos, y el Mosfet podría fallar inesperadamente: molestia total.
9. ¿Cómo probar la funcionalidad del P55NF06 MOSFET antes de usar?
Un multímetro funciona para una verificación rápida: la fuente de puerta debe leer abierta, y la fuente de drenaje también debe estar abierta sin voltaje de puerta. Aplique suficiente voltaje de puerta, y la fuente de drenaje debe conducir con baja resistencia. Para la tranquilidad, una prueba de carga rápida en un circuito simple para verificar el comportamiento de conmutación es inteligente, más seguro que curar.
10. ¿Cuáles son los modos de falla comunes del P55NF06 MOSFET?
Formas comunes que falla: sobrecarga térmica (malos intensos), descomposición del óxido de puerta (desde el voltaje excesivo de fuente de puerta) o picos de voltaje que exceden sus clasificaciones. Estas fallas suelen ser permanentes, por lo que prevenirlas con un buen diseño es mucho más fácil que reemplazar las piezas.
