¿Qué es un sensor de gas?
Esencialmente, los sensores de gas funcionan en función de las interacciones físicas o químicas entre los gases y los materiales en la superficie del sensor. Ya sea que se trate de la detección de fugas de gases nocivos en la producción industrial, el monitoreo de la seguridad del gas en los entornos domésticos o incluso el análisis de gases respiratorios en el campo de la medicina, los sensores de gas juegan un papel indispensable. Con el desarrollo del Internet de las cosas y las tecnologías inteligentes para el hogar, los escenarios de aplicación de los sensores de gas se están expandiendo constantemente, y los requisitos para su sensibilidad, selectividad y estabilidad son cada vez más altos.
Cómo funciona un sensor de gas？

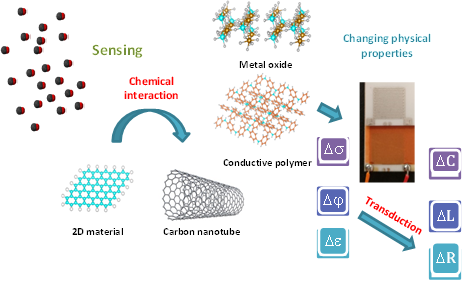

Principio de trabajo del sensor de gases semiconductor

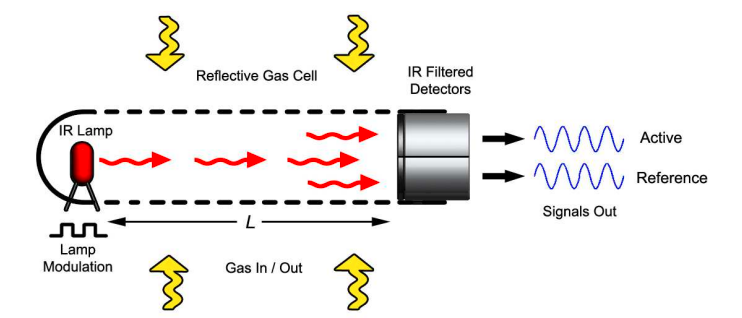

gas infrarrojoPrincipio de trabajo de sensores
Otro tipo essensores físicos basados en principios, como sensores de gas infrarrojos. Un sensor de gas infrarrojo completo consiste en una fuente de luz infrarroja, una cámara óptica, un detector infrarrojo y circuitos de acondicionamiento de señal. Este tipo de sensor se realiza utilizando la absorción de espectros infrarrojos de frecuencia específicos por gases. La luz infrarroja se emite desde el extremo emisor y se dirige hacia el extremo receptor, y cuando hay gases presentes, absorberá la luz infrarroja, reduciendo la cantidad de luz recibida, detectando así el contenido de gas. Actualmente, los sensores infrarrojos más avanzados usan doble longitud de onda, doble receptor para hacer que la detección sea más precisa y confiable.

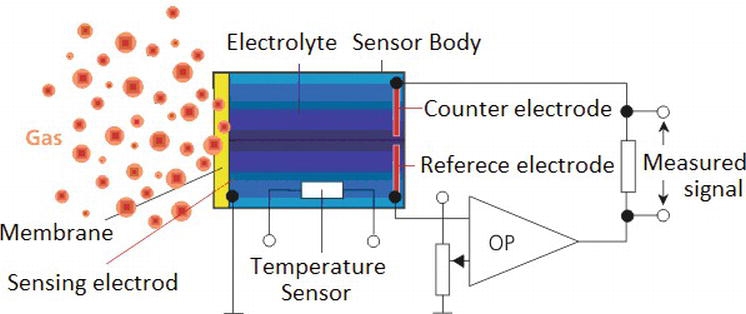

Sensores de gas electroquímicos Principio de trabajo
También hay sensores de gas electroquímicos, cuyo principio de trabajo es: en primer lugar, la sustancia de interés se reacciona en el electrodo electroquímico, produciendo una reacción electroquímica que convierte el cambio químico en el electrodo en una señal eléctrica. Esta señal puede ser una corriente eléctrica, diferencia de potencial o valor de resistencia, etc. En segundo lugar, hay un electrodo de referencia en el sensor que proporciona un potencial de referencia para hacer que la señal de salida del sensor electroquímico sea más precisa y estable. Finalmente, la señal de salida del sensor se amplifica a través de un circuito de amplificación de señal y se convierte en una señal digital para procesar por una computadora.
Construcción del sensor de gas

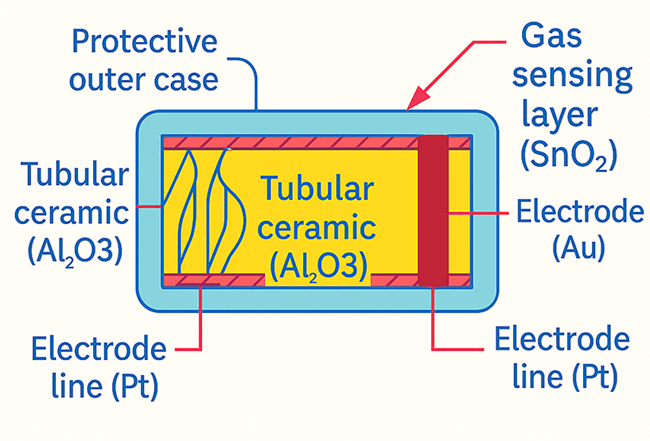

Diagrama etiquetado de la estructura interna del sensor de gas
El elemento sensible es el núcleo del sensor, responsable de interactuar con el gas. Para los sensores de gases semiconductores, el elemento sensible es una película de óxido de metal recubierta en un tubo de cerámica o sustrato de silicio. Por lo general, hay un cable de calentamiento al lado, que se usa para calentar el material sensible a una temperatura de funcionamiento específica (generalmente 200-400 y grados; c) para mejorar su actividad de reacción con gas.
La función del circuito de conversión es convertir los cambios físicos o químicos (como los cambios en la resistencia, la corriente y la intensidad de la luz) generados por el elemento sensible en señales eléctricas estándar (como señales de voltaje o corriente) para el procesamiento y el análisis posteriores. Esta parte generalmente incluye componentes electrónicos como resistencias, condensadores y amplificadores operativos.
La carcasa no solo protege la estructura interna, sino que también está diseñada con agujeros de aire específicos para permitir que el gas objetivo ingrese y contacte al elemento sensible suavemente, al tiempo que evita la influencia de factores interferentes como el polvo y el vapor de agua. El material de la carcasa suele ser plástico o metal, y su nivel de protección varía según el escenario de aplicación.
Los componentes auxiliares pueden incluir elementos de compensación de temperatura. Debido a que las características de muchos materiales sensibles se ven afectadas por la temperatura, la compensación de la temperatura puede mejorar la precisión de la medición del sensor. También hay terminales de plomo para conectar el sensor a circuitos externos.
Tipos de sensores de gas basados en principios de detección
Sensores de gases semiconductores (óxido de metal)
Estos sensoresConfíe en materiales de óxido de metal (p. Ej., Dióxido de estaño, óxido de tungsteno, óxido de zinc) que reaccionan a gases específicos. En el aire limpio, las moléculas de oxígeno se adhieren a la superficie del material, atrapando electrones y manteniendo la resistencia alta (y la corriente baja). Cuando los gases objetivo están presentes, reaccionan con el oxígeno, liberando electrones y reduciendo la resistencia; este cambio en la resistencia se mide para determinar la concentración de gas.
Ventajas: Tamaño pequeño, bajo costo, respuesta rápida e idoneidad para detectar metano, propano, monóxido de carbono, etc.
Aplicaciones: Alarmas de fuga de gas, purificadores de aire, sistemas de seguridad de la cocina y detectores de hogares.Limitaciones: Precisión más baja en comparación con otros tipos, lo que los hace ideales para el uso diario pero no los escenarios de alta precisión.
Sensores de gas electroquímicos
Estos sensores contienen líquidos o geles que reaccionan con gases específicos, generando una corriente eléctrica débil proporcional a la concentración de gases y mdash; cuanto mayor sea la concentración, más fuerte es la corriente. Excelentes tanto en detectar y cuantificar gases con alta precisión.Ventajas: Resultados compactos, eficientes en energía, estables y confiable para gases tóxicos como monóxido de carbono, cloro o sulfuro de hidrógeno.
Aplicaciones: Detectores de mano, cascos de seguridad, monitores de aire interior, diagnóstico médico y herramientas de seguridad industrial.
Limitaciones: Lifespan limitada (1 y ndash; 3 años) debido al envejecimiento de los componentes, que requiere reemplazo con el tiempo.
Sensores de gas infrarrojos (IR/NDIR)
Los sensores infrarrojos no dispersivos (NDIR) emiten luz infrarroja y miden cuánto absorbe los gases y mdash; Cada gas tiene una "huella digital" de absorción única para longitudes de onda específicas. La intensidad de luz reducida en el detector indica la presencia y la concentración del gas.Ventajas: No hay partes móviles o reacciones químicas, lo que lleva a una larga vida útil, alta precisión y bajo mantenimiento.
Aplicaciones: Detección de dióxido de carbono, metano o refrigerantes en sistemas de calefacción, invernaderos, almacenamiento de alimentos y controles de ventilación.
Limitaciones: Mayor tamaño, mayor costo y susceptibilidad a la interferencia de polvo/humedad.
Sensores de gas de cuentas catalíticas
Estos sensores usan elementos pequeños y calentados recubiertos en una mezcla especial. Cuando los gases combustibles se pongan en contacto con los elementos, las reacciones superficiales aumentan su temperatura y mdash; Este cambio de calor se mide para estimar la concentración de gas.Ventajas: Resistente, confiable para gases explosivos y ampliamente utilizado en la industria pesada.
Aplicaciones: Refinerías, plantas químicas e instalaciones de manejo de combustible.
Limitaciones: Depende de la función de oxígeno y puede perderse ciertos tipos de gas.
Detectores de fotoionización (PID)
Los PID usan luz ultravioleta intensa para ionizar las moléculas de gas en partículas cargadas, generando una corriente que indica la presencia de gas. Se destacan en la detección de compuestos orgánicos trastornos (VOC) como el benceno o el formaldehído.Ventajas: Respuesta rápida, alta sensibilidad a bajas concentraciones.
Aplicaciones: Laboratorios, sitios de desechos peligrosos y detectores de campo portátiles.
Limitaciones: No universal (pierde algunos gases) y relativamente caro.
Sensores de gas fotoacústico
Combinando la tecnología NDIR y acústica, estos sensores usan luz pulsada para calentar las moléculas de gas, creando ondas de presión (sonido) detectadas por micrófonos y mdash; La resistencia a la señal se correlaciona con la concentración de gas.Ventajas: Alta sensibilidad, medición sin contacto, estabilidad a largo plazo y idoneidad para niveles bajos de gas.
Aplicaciones: Monitoreo ambiental, diagnóstico médico y sistemas continuos de seguridad industrial.
Limitaciones: Sensible a la vibración/ruido, la calibración compleja y el mayor costo.
Sensores de gas MEMS
Los sensores de sistemas microelectromecánicos (MEMS) integran pequeños componentes mecánicos/electrónicos en chips de silicio, utilizando detección capacitiva, térmica o piezoeléctrica. Son ultra pequeños y livianos.Ventajas: Bajo consumo de energía, fácil integración en dispositivos compactos y preciso para tecnología portátil/portátil.
Aplicaciones: Electrónica inteligente, sistemas automotrices, drones y automatización industrial.
Limitaciones: Susceptible a factores ambientales, un rango de medición limitado y una vida útil más corta en condiciones severas.
Sensores de gas de conductividad térmica
Estos miden la facilidad con la que el calor viaja a través del aire utilizando un alambre calentado y una mdash; la presencia de gas altera la conducción de calor, que se mide para identificar el tipo de gas.Ventajas: Estable, sin reacciones químicas, adecuadas para gases inerte como helio o argón.
Aplicaciones: Laboratorios, salas limpias y estaciones de llenado de gas.
Limitaciones: Menos común para gases tóxicos o combustibles, centrándose principalmente en el análisis de composición de gas.
Cada tipo equilibra la precisión, el costo, el tamaño y la vida útil, haciéndolos adecuados para escenarios específicos y mdash; desde la seguridad del hogar hasta el monitoreo de la precisión industrial.

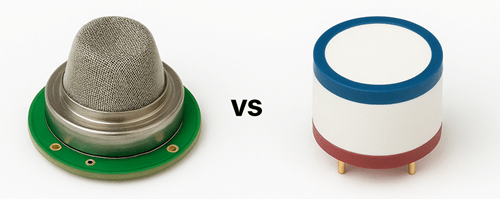

Sensor de gas vs sensor de monóxido de carbono
| Aspecto | Sensor de gas | Sensor de monóxido de carbono |
|---|---|---|
| Objetivo | Detecta una amplia gama de gases (depende del tipo). | Detecta exclusivamente el monóxido de carbono (CO). |
| Especificidad | No específico (apunta a múltiples gases). | Muy específico para co. |
| Tecnología | Variado (semiconductor, infrarrojo, catalítico, etc.). | Principalmente electroquímico (optimizado para CO). |
| Uso de enfoque del caso | Diverso (industrial, ambiental, etc.). | Seguridad crítica para la exposición tóxica de CO. |
Conclusión
Los sensores de gas mejoran la seguridad en varios entornos al detectar gases dañinos. Comprender cómo funcionan y elegir el sensor correcto le permite usarlos de manera efectiva en el hogar, en el lugar de trabajo o en cualquier lugar del aire limpio es una prioridad.
Productos de venta en caliente de sic
71421LA55J8 Upd44165184bf5-e40-eq3-a SST39VF800A-70-4C-B3KE IS66WV1M16DBLL-55BLI-TR AS4C32M16SB-7BIN W25q16fwsnig
AS7C34098A-20JIN 752369-581-C W957D6HBCX7I TR IS61LPS12836EC-200B3LI MX25L12875FMI-10G QG82915PL
La información del producto es deSIC Electronics Limited. Si está interesado en el producto o necesita parámetros del producto, puede contactarnos en línea en cualquier momento o enviarnos un correo electrónico: sales@sic-chip.com.
Sensor de gas Preguntas frecuentes [Preguntas frecuentes]
1. ¿Los sensores de gas consumen mucha potencia?
Depende del tipo. Los sensores electroquímicos y catalíticos generalmente usan muy poca potencia (miliamperios), lo que los hace adecuados para dispositivos con batería como detectores portátiles. Sin embargo, los sensores infrarrojos a menudo necesitan más potencia (a veces vatios) debido a sus fuentes de luz y productos electrónicos complejos, por lo que son mejores para las configuraciones con cable.
2. ¿Pueden los sensores de gas falsa alarma?
Sí, y es más común de lo que piensas. Los gases interferentes son un gran culpable, por ejemplo, un sensor de CO podría reaccionar a los humos de etanol. La alta humedad o los picos de temperatura repentina también pueden eliminar las lecturas. Elegir un sensor con filtrado de interferencia incorporado ayuda, pero ningún sensor es 100% inmune.
3. ¿Cómo manejan los sensores de gas bajas concentraciones de gas?
La sensibilidad varía: algunos pueden detectar gases en partes por billón (PPB) rangos (útil para el monitoreo ambiental), mientras que otros solo recogen piezas por millón (ppm) o más (bueno para alarmas de seguridad). Por ejemplo, los sensores de formaldehído a menudo necesitan sensibilidad a nivel de PPB, mientras que los detectores de propano se centran en PPM para activar alertas antes de los riesgos de encendido.
4. ¿Hay sensores de gas que funcionan en entornos explosivos?
Absolutamente: los sensores "intrínsecamente seguros" están diseñados para atmósferas explosivas (como refinerías de aceite o minas). Están sellados para evitar que las chispas del sensor en sí enciendan gases inflamables, y cumplen con los estrictos estándares de seguridad (p. Ej., Atex o UL Clase I Div 1).
5. ¿Se pueden calibrar los sensores de gas en casa?
Probablemente no sea fácil. La calibración profesional requiere acceso a concentraciones precisas y conocidas del gas objetivo, lo que no es factible para la mayoría de los usuarios. Algunos fabricantes ofrecen kits de calibración para sensores industriales, pero los usuarios domésticos generalmente necesitan devolver el dispositivo al fabricante o un centro de servicio.
6. ¿Deben limpiarse los sensores de gas?
De vez en cuando, sí. El polvo, el aceite o los escombros pueden bloquear la entrada de gas del sensor, reduciendo la capacidad de respuesta. Los sensores catalíticos, en particular, pueden ser "envenenados" por siliconas o humos de plomo, que cubren el elemento de detección. La limpieza suave con aire comprimido (evitando líquidos) puede ayudar, pero la contaminación severa a menudo significa reemplazar el sensor.
7. ¿Qué tan rápido responden los sensores de gas a las fugas de gas?
El tiempo de respuesta varía de milisegundos a segundos. Los sensores catalíticos reaccionan rápidamente (bajo un segundo) a gases inflamables, lo cual es crítico para la seguridad. Los sensores electroquímicos pueden tardar de 2 a 10 segundos en estabilizarse, mientras que los sensores infrarrojos pueden ser un poco más lentos (5–20 segundos) pero más consistentes.
8. ¿Hay sensores de gas inalámbricos?
Sí, muchos sensores modernos se conectan a través de Bluetooth, Wi-Fi o Lora para monitoreo remoto. Son populares en los hogares inteligentes (vinculados a aplicaciones para alertas) o configuraciones industriales donde el cableado es complicado, como grandes almacenes. Sin embargo, la duración de la batería puede ser una compensación: las características inalámbricas a menudo drenan la energía más rápido.
9. ¿Pueden los sensores de gas detectar gas a través de paredes o barreras?
No, los gases deben llegar directamente al elemento de detección del sensor. Las paredes, los recipientes sellados o incluso las tripas gruesas de plástico pueden bloquear el flujo de gas, lo que lleva a detecciones retrasadas o perdidas. La colocación es clave: los sensores deben estar en áreas abiertas donde es probable que el gas se acumule, como los techos cercanos para gases (metano) o pisos más ligeros de aire o pisos para los más pesados (propano).
10. ¿Qué sucede si un sensor de gas está expuesto a los niveles de gas por encima de su rango?
Podría "saturarse", el sensor no puede distinguir entre concentraciones muy altas, por lo que las lecturas máximo máximo. En casos extremos, los altos niveles pueden dañar el elemento de detección: por ejemplo, exponer un sensor catalítico a las concentraciones de gases que exceden mucho su límite puede quemar el catalizador, lo que lo hace inútil. Es por eso que muchos detectores incluyen protección contra sobrecarga para apagar temporalmente.
